उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | AAREAL |
प्रमाणन: | ISO9001:2015 |
मॉडल संख्या: | ए वी |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | negotiable |
पैकेजिंग विवरण: | निर्यात के लिए प्लाइवुड लकड़ी का केस (धूमन-मुक्त)। |
प्रसव के समय: | आदेश की पुष्टि के बाद 20 ~ 30 कार्य दिवस |
भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति की क्षमता: | 20 सेट प्रति माह |
स्थापित करने की विधि: | क्षैतिज व्यवस्था | उद्देश्य: | रैखिक कंपन स्क्रीन, आयताकार विभाजक, डीवाटरिंग स्क्रीन, संभाव्यता स्क्रीन, गीली स्क्रीनिंग मशीन आदि म |
---|---|---|---|
प्रकार: | साधारण प्रकार, विस्फोट रोधी प्रकार | ध्रुव संख्या: | 2, 4, 6, 8 आदि। |
रोमांचक बल: | 1.5KN, 2.5KN, 3KN, 5KN, 10KN, 15KN, 20KN, 30KN, 50KN आदि। | गति: | 3000 आरपीएम, 1500 आरपीएम, 1000 आरपीएम, 750 आरपीएम आदि। |
प्रमुखता देना: | औद्योगिक कंपन मशीन,औद्योगिक शेकर मशीन |

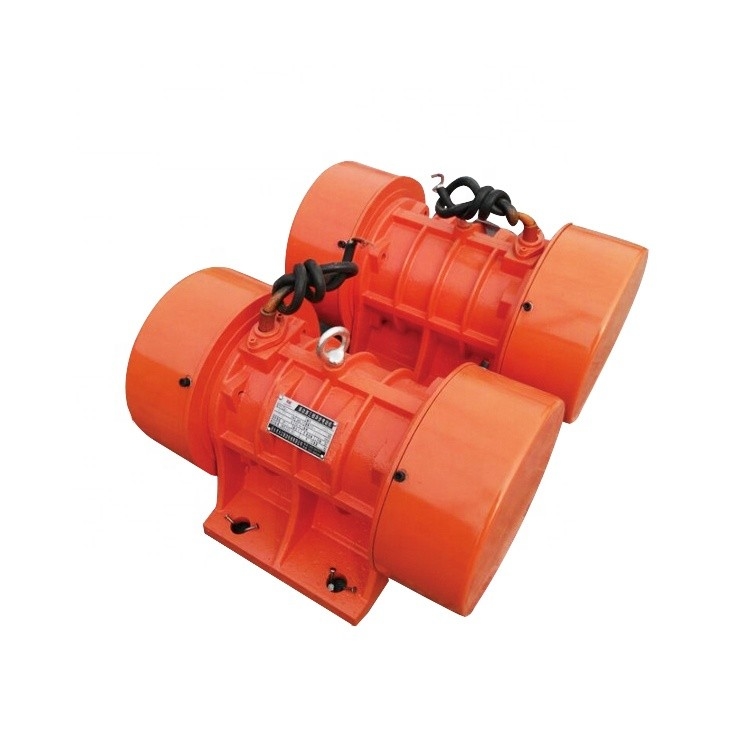

क्षैतिज रैखिक कंपन स्क्रीन मशीन के लिए मोटर
क्षैतिज रैखिक कंपन मोटर की संरचनाः
क्षैतिज रैखिक कंपन मोटर विशेष मोटर और सनकी ब्लॉक से बना है। उत्पादों की विशिष्टता के कारण, प्रत्येक घटक के लिए कंपन शक्ति की आवश्यकता बहुत अधिक है.
क्षैतिज रैखिक कंपन मोटर का कार्य सिद्धांतः
क्षैतिज कंपन मोटर विद्युतीकरण के बाद घूमता है, मोटर शाफ्ट के दोनों छोरों पर सनकी ब्लॉक को चलाने के लिए जड़ता उत्तेजना बल उत्पन्न करता है,जो मोटर पैर के माध्यम से कंपन करने वाली मशीन को पारित किया जाता है.
ए.वी. श्रृंखला के क्षैतिज कंपन मोटर को दो, चार, छह और आठ वर्गों में विभाजित किया गया है, इन चार विनिर्देशों की कंपन आवृत्ति क्रमशः 2870, 1460, 980 और 740 आरपीएम है।
क्षैतिज रैखिक कंपन मोटर की विशेषताएंः
1क्षैतिज कंपन मोटर की ए.वी. श्रृंखला में उन्नत संरचना और अच्छे कंपन प्रतिरोध के साथ डिजाइन में सुधार होता रहता है।
2. हल्का वजन, छोटी मात्रा, बड़ा उत्तेजक बल और शून्य से अधिकतम तक आसानी से समायोजित करने के लिए।
3सिंगल फ्लैंज संरचना का उपयोग ऊर्ध्वाधर कंपन मोटर की स्थापना और रखरखाव को सुविधाजनक बनाने और मुख्य मशीन की हैंडलिंग क्षमता में सुधार करने के लिए किया जाता है।
4. अच्छी उपस्थिति और गुणवत्ता. आसान स्थापना और रखरखाव. उच्च इन्सुलेशन ग्रेड और सुरक्षा ग्रेड के साथ, यह उच्च धूल और नम स्थानों में विश्वसनीय रूप से इस्तेमाल किया जा सकता है।
5विद्युत चुम्बकीय मापदंडों का डिजाइन कंपन मोटर की कार्य विशेषताओं के अनुरूप है। अधिक तेजी से शुरू और अधिक सुचारू रूप से चल रहा है।
6. प्रसिद्ध निर्माता के विशेष रूप से निर्मित एंटी-व्हाइब्रेशन असर का चयन करें. उच्च विश्वसनीयता और लंबी सेवा जीवन.
7विद्युत चुम्बकीय भाग और असर तापमान वृद्धि कंपन मोटर के लंबे समय निरंतर संचालन के दौरान प्रभावी ढंग से नियंत्रित किया जा सकता है,जो AV श्रृंखला क्षैतिज कंपन मोटर एक लंबा जीवन है.
क्षैतिज रैखिक कंपन मोटर का मॉडल कोडिंगः
उदाहरण के लिए AV-10-4 मॉडल को लें।
एवी:वाइब्रेटिंग सोर्स थ्री-फेज एसिंक्रोनस मोटर
10:अधिकतम कंपन बल (KN)
4:ध्रुव संख्या
यू की शर्तेंक्षैतिज रैखिक कंपन मोटर के लिए सेल्फीः
परिवेश का तापमान | ऊंचाई | नाममात्र वोल्टेज | नामित आवृत्ति | इन्सुलेशन ग्रेड | आईपी ग्रेड | चरण | कोटा | तेल ढोना |
-20°C~40°C | <1000 मीटर | 380V | 50 हर्ट्ज | F | IP55 | 3 | निरंतर | शेल गडस 3# लिथियम आधारित वसा |
हम उपयोगकर्ताओं के लिए विशेष कंपन मोटर का डिजाइन और निर्माण कर सकते हैं।
1. विशेष बिजली ग्रिड वोल्टेज और आवृत्ति. उदाहरण के लिए 50HZ/220V/660V,60HZ/230V/460V, एकल चरण, 220V
2उच्च अछूता स्तर की आवश्यकताएं
3. चर ध्रुव और गति समायोज्य कंपन मोटर
4. नमी प्रतिरोधी कंपन मोटर
5उच्च तापमान कंपन मोटर
6विशेष रूप और माउंटिंग आयाम
क्षैतिज रैखिक कंपन मोटर के तकनीकी मापदंड और स्थापना आयाम:
मॉडल |
शक्ति (किलोवाट) |
विद्युत धारा (A) | नामित उत्तेजना बल (एन) | सिंक्रोनस गति (आरएमपी) | स्थापना आयाम | समग्र आयाम |
वजन (किलो) |
|||||||
ए | बी | H | क | एबी | बीबी | एचडी | जी | L | ||||||
AV-1.5-2 | 0.15 | 0.5 | 1500 | 3000 | 130 | 80 | 80 | 12 | 160 | 130 | 200 | 30 | 240 | 12 |
AV-2.5-2 | 0.2 | 0.55 | 2500 | 3000 | 130 | 80 | 80 | 12 | 160 | 130 | 200 | 30 | 240 | 13 |
एवी-3-2 | 0.25 | 0.6 | 3000 | 3000 | 150 | 90 | 90 | 14 | 185 | 135 | 210 | 35 | 270 | 21 |
एवी-5-2 | 0.37 | 0.9 | 5000 | 3000 | 150 | 90 | 90 | 14 | 185 | 135 | 210 | 35 | 270 | 22 |
एवी-10-2 | 0.75 | 1.75 | 10000 | 3000 | 180 | 110 | 105 | 18 | 220 | 160 | 230 | 45 | 350 | 40 |
एवी-15-2 | 1.1 | 2.3 | 15000 | 3000 | 220 | 140 | 115 | 22 | 270 | 200 | 260 | 50 | 410 | 50 |
AV-20-2 | 1.5 | 3.1 | 20000 | 3000 | 260 | 150 | 140 | 26 | 330 | 210 | 310 | 65 | 450 | 82 |
AV-1.5-4 | 0.12 | 0.5 | 1500 | 1500 | 130 | 80 | 80 | 12 | 160 | 130 | 200 | 30 | 240 | 15 |
एवी-3-4 | 0.18 | 0.6 | 3000 | 1500 | 150 | 90 | 90 | 14 | 185 | 135 | 210 | 35 | 270 | 24 |
एवी-5-4 | 0.25 | 0.74 | 5000 | 1500 | 180 | 110 | 105 | 18 | 220 | 160 | 230 | 45 | 370 | 42 |
एवी-10-4 | 0.55 | 1.5 | 10000 | 1500 | 220 | 140 | 115 | 22 | 270 | 200 | 260 | 50 | 410 | 51 |
एवी-15-4 | 0.75 | 1.9 | 15000 | 1500 | 260 | 150 | 140 | 26 | 330 | 210 | 310 | 65 | 450 | 82 |
AV-20-4 | 1.1 | 2.6 | 20000 | 1500 | 260 | 150 | 140 | 26 | 330 | 210 | 310 | 65 | 450 | 88 |
एवी-30-4 | 1.5 | 3.6 | 30000 | 1500 | 310 | 170 | 160 | 33 | 380 | 250 | 340 | 70 | 490 | 130 |
एवी-50-4 | 2.2 | 5.1 | 50000 | 1500 | 350 | 220 | 190 | 39 | 440 | 250 | 420 | 80 | 620 | 120 |
AV-75-4 | 3.7 | 7.85 | 75000 | 1500 | 380 | 250 | 210 | 45 | 480 | 360 | 480 | 90 | 680 | 340 |
एवी-100-4 | 6.3 | 13.3 | 100000 | 1500 | 440 | 140 | 240 | 45 | 530 | 430 | 520 | 100 | 750 | 430 |
एवी-3-6 | 0.25 | 0.84 | 3000 | 1000 | 180 | 110 | 105 | 18 | 220 | 160 | 230 | 45 | 350 | 43 |
एवी-5-6 | 0.37 | 1.2 | 5000 | 1000 | 220 | 140 | 115 | 22 | 270 | 200 | 260 | 50 | 410 | 54 |
एवी-10-6 | 0.75 | 2.2 | 10000 | 1000 | 260 | 150 | 140 | 26 | 330 | 210 | 310 | 65 | 450 | 88 |
एवी-15-6 | 1.1 | 3.1 | 15000 | 1000 | 310 | 170 | 160 | 33 | 380 | 250 | 340 | 70 | 490 | 135 |
AV-20-6 | 1.5 | 4.0 | 20000 | 1000 | 310 | 170 | 160 | 33 | 380 | 280 | 340 | 70 | 550 | 138 |
एवी-30-6 | 2.2 | 5.6 | 30000 | 1000 | 350 | 220 | 190 | 39 | 440 | 350 | 420 | 80 | 620 | 230 |
एवी-50-6 | 3.7 | 8.3 | 50000 | 1000 | 380 | 250 | 210 | 45 | 480 | 360 | 480 | 90 | 680 | 340 |
AV-75-6 | 5.5 | 12.5 | 75000 | 1000 | 440 | 280 | 240 | 45 | 530 | 430 | 520 | 100 | 750 | 430 |
एवी-100-6 | 7.5 | 17.2 | 100000 | 1000 | 440 | 140 | 240 | 45 | 530 | 430 | 520 | 100 | 780 | 450 |
एवी-10-8 | 0.75 | 2.4 | 10000 | 750 | 310 | 170 | 160 | 33 | 380 | 250 | 340 | 70 | 490 | 138 |
एवी-20-8 | 1.5 | 4.3 | 20000 | 750 | 350 | 220 | 190 | 39 | 350 | 350 | 420 | 80 | 620 | 230 |
एवी-30-8 | 2.2 | 6.0 | 30000 | 750 | 380 | 250 | 210 | 45 | 360 | 360 | 380 | 90 | 680 | 340 |
