| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | AAREAL |
| प्रमाणन: | ISO9001:2015 |
| मॉडल संख्या: | एवीएल |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | निर्यात के लिए प्लाइवुड लकड़ी का केस (धूमन-मुक्त)। |
| प्रसव के समय: | आदेश की पुष्टि के बाद 20 ~ 30 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 20 सेट प्रति माह |
| स्थापित करने की विधि: | ऊर्ध्वाधर व्यवस्था | कुंडल सामग्री: | तांबे का तार |
|---|---|---|---|
| प्रकार: | ऊपरी फ्लैंज प्रकार, मध्यम फ्लैंज प्रकार | रोमांचक बल: | 3KN, 5KN, 8KN, 10KN, 15KN, 20KN, 30KN आदि। |
| गति: | 3000 आरपीएम, 1500 आरपीएम, 1000 आरपीएम आदि। | उद्देश्य: | रोटरी वाइब्रेटिंग स्क्रीन, वाइब्रेशन पॉलिशिंग मशीन, वाइब्रेशन क्रशर, वाइब्रेशन सुखाने की मशीन वाइब्र |
| प्रमुखता देना: | औद्योगिक कंपन मशीन,औद्योगिक शेकर मशीन |
||

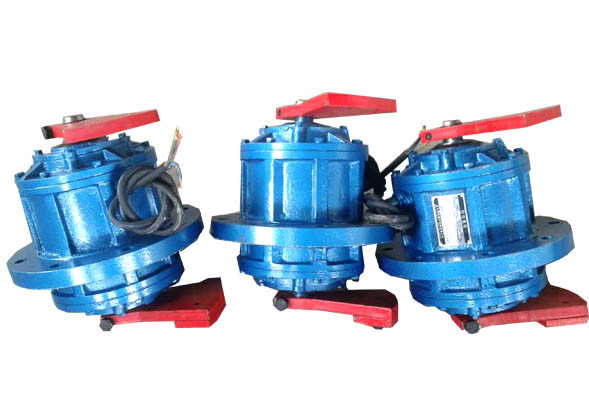

रोटरी मोशन इंडस्ट्रियल वाइब्रेटिंग उपकरण वर्टिकल वाइब्रेटिंग मोटर
वर्टिकल वाइब्रेटिंग मोटर का अवलोकन:
ऊर्ध्वाधर कंपन मोटर का उपयोग कंपन उपकरण जैसे कंपन चमकाने की मशीन, कंपन कुचल, घूर्णी कंपन सफाई मशीन,कंपन सुखाने की मशीन कंपन और कंपन मिक्सर, विशेष रूप से घुमावदार कंपन छलनी में व्यापक रूप से उपयोग किया जाता है (सर्कुलर कंपन छलनी) छलनी दक्षता और सटीकता में सुधार करने के लिए और विशेष भागों की सतह की गुणवत्ता की सफाई को कुशलता से पूरा करने के लिए,कुचलने या मिश्रण प्रभाव में सुधार.
वर्टिकल वाइब्रेटिंग मोटर की संरचना और कार्य सिद्धांत:
ऊर्ध्वाधर कंपन मोटर विशेष मोटर और एक्सेन्ट्रिक ब्लॉक से बना है। एक्सेन्ट्रिक ब्लॉक को कंपन उपकरण की संचालन आवश्यकता के अनुसार अलग-अलग कॉन्फ़िगर किया जा सकता है,अर्धचक्र या आयत, उपयोगकर्ता को आवश्यक कंपन प्रभाव प्राप्त करने के लिए।
ऊर्ध्वाधर कंपन मोटर विद्युतीकृत होने के बाद घूमता है, मोटर शाफ्ट के दोनों छोरों पर सनकी ब्लॉक को चलाने के लिए जड़ता उत्तेजना बल उत्पन्न करता है,जो मोटर फ्लैंज के माध्यम से कंपन मोटर को पारित किया जाता है.
एवीएल श्रृंखला के ऊर्ध्वाधर कंपन मोटर को दो, चार, छह और आठ वर्गों में विभाजित किया गया है, इन चार विनिर्देशों की कंपन आवृत्ति क्रमशः 2870, 1460, 980 और 740 आरपीएम है।
वर्टिकल वाइब्रेटिंग मोटर की विशेषताएं:
1. एवीएल श्रृंखला के ऊर्ध्वाधर कंपन मोटर के डिजाइन में सुधार होता रहता है. उन्नत संरचना और अच्छे कंपन प्रतिरोध के साथ.
2. हल्का वजन, छोटी मात्रा, बड़ा उत्तेजक बल और समायोजित करने में आसान।
3सिंगल फ्लैंज संरचना का उपयोग ऊर्ध्वाधर कंपन मोटर की स्थापना और रखरखाव को सुविधाजनक बनाने और मुख्य मशीन की हैंडलिंग क्षमता में सुधार करने के लिए किया जाता है।
4अच्छी उपस्थिति और गुणवत्ता, उच्च इन्सुलेशन ग्रेड और सुरक्षा ग्रेड, उच्च धूल और नम स्थानों में विश्वसनीय रूप से इस्तेमाल किया जा सकता है।
5विद्युत चुम्बकीय मापदंडों का डिजाइन कंपन मोटर की कार्य विशेषताओं के अनुरूप है। अधिक तेजी से शुरू और अधिक सुचारू रूप से चल रहा है।
6. प्रसिद्ध निर्माता के विशेष रूप से निर्मित एंटी-व्हाइब्रेशन असर का चयन करें. उच्च विश्वसनीयता और लंबी सेवा जीवन.
7विद्युत चुम्बकीय भाग और असर तापमान वृद्धि कंपन मोटर के लंबे समय निरंतर संचालन के दौरान प्रभावी ढंग से नियंत्रित किया जा सकता है,जो AVL ऊर्ध्वाधर कंपन मोटर एक लंबा जीवन है बनाता है.
वर्टिकल वाइब्रेटिंग मोटर के तकनीकी मापदंड:
|
मॉडल |
अधिकतम कंपन बल (एन) |
सिंक्रोनस गति (आरपीएम) |
शक्ति (kw) |
विद्युत धारा (A) | स्थापना और आयाम ((मिमी) |
टिप्पणियाँ |
|||||||
| Φ1 | Φ2 | Φ3 | बी | एन * डी | L | ई | आर | ||||||
| एवीएल-3-2 | 3000 | 3000 | 0.25 | 0.62 | 230 | 200 | 160 | 20 | 4*Φ115 | 280 | 100 | 70 | ऊपरी फ्लैंज |
| 200 | 130 | मध्यम फ्लैंज | |||||||||||
| एवीएल-5-2 | 5000 | 3000 | 0.4 | 1.15 | 225 | 205 | 155 | 20 | 14*Φ6 | 270 | 100 | 78 | ऊपरी फ्लैंज |
| 205 | 100 | मध्यम फ्लैंज | |||||||||||
| एवीएल-8-2 | 8000 | 3000 | 0.55 | 1.45 | 225 | 205 | 155 | 20 | 14*Φ6 | 270 | 100 | 78 | ऊपरी फ्लैंज |
| 205 | 100 | मध्यम फ्लैंज | |||||||||||
| एवीएल-10-2बी | 10000 | 3000 | 0.75 | 1.84 | 275 | 240 | 168 | 20 | 18*Φ6 | 310 | 100 | 120 | ऊपरी फ्लैंज |
| 240 | 100 | मध्यम फ्लैंज | |||||||||||
| एवीएल-10-2ए | 10000 | 3000 | 1.1 | 2.3 | 270 | 240 | 185 | 20 | 18*Φ6 | 366 | 125 | 74 | ऊपरी फ्लैंज |
| 240 | 125 | मध्यम फ्लैंज | |||||||||||
| एवीएल-20-2 | 20000 | 3000 | 1.5 | 3.1 | 315 | 265 | 225 | 34 | 8*Φ18 | 460 | 165 | 180 | ऊपरी फ्लैंज |
| 270 | 225 | मध्यम फ्लैंज | |||||||||||
| एवीएल-3-4 | 3000 | 1500 | 0.18 | 0.6 | 230 | 200 | 160 | 20 | 4*Φ115 | 280 | 100 | 85 | ऊपरी फ्लैंज |
| 200 | 130 | मध्यम फ्लैंज | |||||||||||
| एवीएल-5-4 | 5000 | 1500 | 0.25 | 0.74 | 245 | 210 | 170 | 22 | 6*Φ115 | 320 | 100 | 120 | ऊपरी फ्लैंज |
| 220 | 140 | मध्यम फ्लैंज | |||||||||||
| एवीएल-8-4 | 8000 | 1500 | 0.55 | 1.5 | 275 | 235 | 195 | 24 | 6*Φ14 | 380 | 150 | 140 | ऊपरी फ्लैंज |
| 240 | 195 | मध्यम फ्लैंज | |||||||||||
| एवीएल-8-4 | 10000 | 1500 | 0.75 | 1.85 | 315 | 265 | 225 | 34 | 8*Φ18 | 460 | 165 | 160 | ऊपरी फ्लैंज |
| 270 | 225 | मध्यम फ्लैंज | |||||||||||
| एवीएल-10-4 | 15000 | 1500 | 1.1 | 2.58 | 315 | 265 | 225 | 34 | 8*Φ18 | 470 | 160 | 180 | ऊपरी फ्लैंज |
| 270 | 215 | मध्यम फ्लैंज | |||||||||||
| एवीएल-15-4 | 30000 | 1500 | 1.5 | 3.6 | 375 | 315 | 272 | 34 | 8*Φ22 | 490 | 160 | 200 | ऊपरी फ्लैंज |
| 320 | 225 | मध्यम फ्लैंज | |||||||||||
| एवीएल-30-4 | 50000 | 1500 | 2.2 | 5.1 | 440 | 380 | 325 | 36 | 8*Φ20 | 560 | 260 | 235 | मध्यम फ्लैंज |
| एवीएल-50-4 | 3000 | 1000 | 0.25 | 0.92 | 245 | 210 | 170 | 22 | 8*Φ115 | 340 | 120 | 135 | मध्यम फ्लैंज |
| 220 | 155 | ऊपरी फ्लैंज | |||||||||||
| एवीएल-3-6 | 5000 | 1000 | 0.37 | 1.22 | 75 | 235 | 195 | 24 | 8*Φ14 | 400 | 150 | 140 | मध्यम फ्लैंज |
| 240 | 195 | ऊपरी फ्लैंज | |||||||||||
| एवीएल-10-6 | 10000 | 1000 | 0.75 | 2.2 | 315 | 265 | 225 | 34 | 8*Φ18 | 500 | 165 | 160 | मध्यम फ्लैंज |
| 270 | 225 | मध्यम फ्लैंज | |||||||||||
| एवीएल-15-6 | 15000 | 1000 | 1.1 | 3.1 | 375 | 315 | 272 | 34 | 8*Φ22 | 540 | 170 | 200 | ऊपरी फ्लैंज |
| 320 | 225 | मध्यम फ्लैंज | |||||||||||
| एवीएल-20-6 | 20000 | 1000 | 1.5 | 4.0 | 375 | 315 | 272 | 34 | 8*Φ22 | 540 | 180 | 200 | ऊपरी फ्लैंज |
| 320 | 235 | मध्यम फ्लैंज | |||||||||||
| एवीएल-30-6 | 30000 | 1000 | 2.2 | 5.6 | 440 | 380 | 325 | 36 | 8*Φ26 | 600 | 260 | 235 | मध्यम फ्लैंज |
