| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | AAREAL |
| प्रमाणन: | ISO9001:2015 |
| मॉडल संख्या: | AZG |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | निर्यात के लिए धूमन-मुक्त प्लाईवुड लकड़ी का केस |
| प्रसव के समय: | आदेश की पुष्टि के बाद 20 ~ 30 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, एल/सी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | प्रति माह 10 सेट |
| उत्तेजना स्रोत: | कंपन करने वाली मोटरें | उद्देश्य: | ब्लॉक, अनाज और पाउडर सामग्री को समान रूप से, लगातार या मात्रात्मक रूप से खिलाने के लिए उत्पादन प्रक् |
|---|---|---|---|
| आवेदन: | धातुकर्म, कोयला खनन, खनिज प्रसंस्करण, निर्माण सामग्री, रसायन, अपघर्षक आदि। | लाभ: | सरल कॉम्पैक्ट संरचना, उपयोग और रखरखाव में आसान, निरंतर और समान फीडिंग, छोटे गर्त में घिसाव, लंबी सेव |
| मिलान उपकरण: | कंपन कन्वेयर, कंपन स्क्रीन, बाल्टी लिफ्ट, कोल्हू आदि। | संरचनात्मक रचना: | बॉडी, कंपन मोटर और कंपन डंपिंग डिवाइस |
| स्प्रिंग्स: | नया शेकर कन्वेयर सस्पेंशन, कॉइल स्प्रिंग नहीं | ||
| प्रमुखता देना: | विद्युत कंपन फीडर,इलेक्ट्रिक वाइब्रेटिंग फीडर,खाद्य पदार्थों के लिए कंपन फीडर |
||

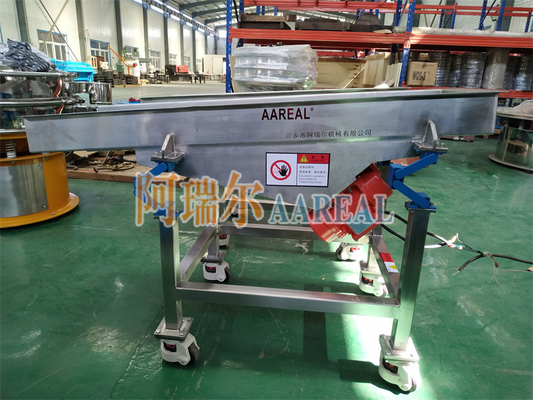

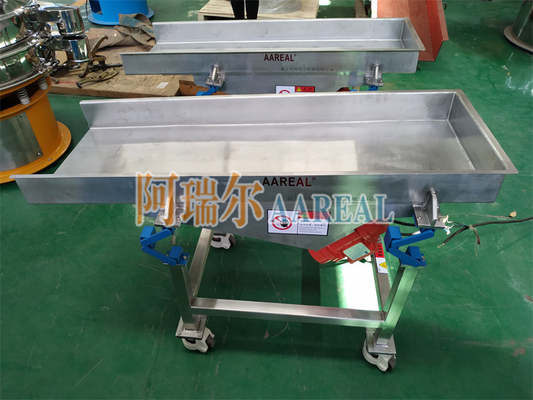

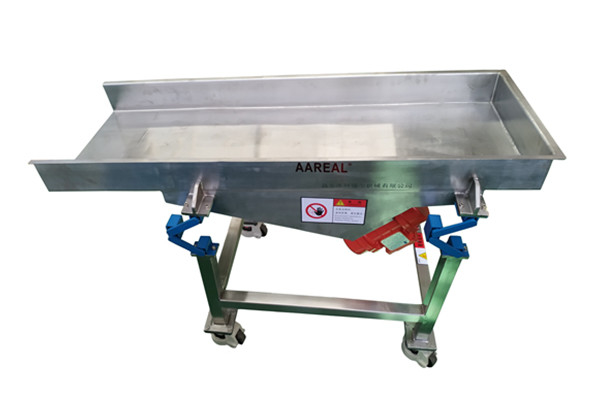

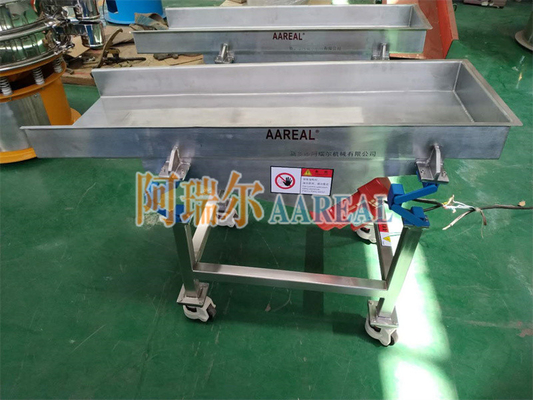

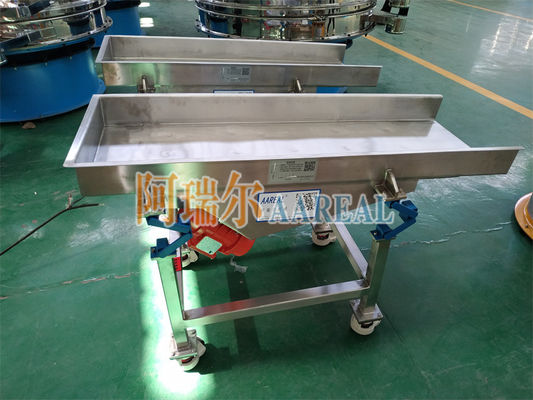

पोर्टेबल छोटे आकार के खाद्य ग्रेड स्टेनलेस स्टील वाइब्रेटर फीडर के साथ नई शेकर कन्वेयर निलंबन
परिचय:
वाइब्रेटर फीडरके साथ न्यू शेकर कन्वेयर सस्पेंशनएक नया प्रकार और ऊर्जा की बचत सामान्य खिला उपकरण है। यह मशीन उत्तेजना स्रोत के रूप में नए प्रकार के कंपन मोटर को अपनाती है।
यह कंपन फीडर विशेष क्यों है?क्योंकि यह कंपन फीडर एक नए प्रकार के वसंत को अपनाता है, पारंपरिक इस्पात वसंत नहीं। इस नए प्रकार के वसंत को शेकर कन्वेयर सस्पेंशन, या लोचदार कंपन समर्थन आदि कहा जा सकता है।
पारंपरिक कंपन स्क्रीन में इस्तेमाल किए जाने वाले सर्पिल स्टील स्प्रिंग या कॉइल स्प्रिंग की तुलना में, नया लोचदार कंपन समर्थन न केवल समान लोच प्रदान कर सकता है,लेकिन यह भी संक्षारक वातावरण या अधिभार में इस्पात वसंत के टूटने की समस्या से बचने, और अनियमित कंपन और प्रतिध्वनि से बचें जब शुरू और बंद, जो अच्छी तरह से स्क्रीन शरीर की गति को नियंत्रित कर सकते हैं।लोचदार कंपन समर्थन स्क्रीन शरीर के पार्श्व स्विंग को रोकते हुए ऊर्ध्वाधर और सामग्री परिवहन दिशा में एक स्थिर और नियमित आंदोलन प्रदान कर सकता है.
नए प्रकार के लोचदार कंपन समर्थन में निम्नलिखित विशेषताएं हैंः
1. कुशल कंपन पृथक्करण. समर्थन में चार रबर लोचदार मॉड्यूल द्वारा प्रदान मार्गदर्शन समारोह स्क्रीन के रैखिक कंपन को बढ़ाता है. लोड के तहत, स्क्रीन के नीचे के भागों में, यह लोड करने के लिए आवश्यक है।लोचदार समर्थन बूम संरचना लोचदार विरूपण की एक बड़ी राशि का उत्पादन कर सकते हैं, इसलिए समर्थन में एक बहुत कम प्राकृतिक आवृत्ति है, जो कुशल कंपन अलगाव प्रदान करती है और उपकरण आधार संरचना को क्षति से बचाती है।
2. अनुनाद से बचें. यह शुरू करने और रोकने पर स्क्रीन शरीर की अनुनाद समस्या को हल कर सकते हैं,और काफी उपकरण द्वारा उत्पन्न आयाम और तनाव को कम जब कंपन स्क्रीन शुरू होता है और बंद हो जाता है, ताकि स्क्रीन का शरीर बहुत कम समय में अनुनाद क्षेत्र से गुजर सके।स्पिरल स्टील वसंत द्वारा समर्थित कंपन स्क्रीन का मजबूत अनुनाद अनुनाद क्षेत्र से गुजरने के बाद नए लोचदार कंपन समर्थन का उपयोग करने के बाद नहीं होता है.
3. लंबे सेवा जीवन, मजबूत अधिभार क्षमता, तत्काल प्रभाव का सामना करने की मजबूत क्षमता, और प्रभावी रूप से शोर को अवशोषित कर सकते हैं।
4स्थापना सरल है, और अतिरिक्त समर्थन के बिना 30 ° झुकाव पर स्क्रीन शरीर पर लागू किया जा सकता है।
5. विश्वसनीय संचालन और रखरखाव मुक्त।
6-40 °C से + 80 °C के परिवेश के तापमान के दायरे पर लागू होता है।
संरचनात्मक विशेषताएं:
(1) फीडर में एक समर्थन फ्रेम, एक कन्वेयर ट्रॉग और एक कंपन डिमपिंग स्प्रिंग (या लोचदार समर्थन) होता है।
(2) बॉक्स के सभी भागों को रोल्ड स्टील प्लेटों और प्रोफाइलों द्वारा वेल्डेड किया जाता है (कुछ भागों को एक साथ बोल्ट किया जाता है), अच्छी समग्र कठोरता, दृढ़ता और विश्वसनीयता के साथ।
(3) समर्थन फ्रेम और कंपन करने वाले शरीर को एक कंपन डिमपिंग स्प्रिंग (या लोचदार समर्थन) द्वारा जोड़ा जाता है, जिसके पास एक महत्वपूर्ण कंपन डिमपिंग प्रभाव होता है।
(4) इस मशीन की संरचना सरल, रखरखाव सुविधाजनक, कम ऊर्जा की खपत, कम शोर, और अच्छी सील की विशेषताएं हैं।
कार्यरत पीसिद्धांत:
यह कंपन फीडर दोहरी कंपन मोटर्स द्वारा संचालित है. जब दो मोटर्स सिंक्रोनस और विपरीत दिशाओं में घूर्णन,उनके विचलन से उत्पन्न कंपन बल मोटर अक्ष के समानांतर दिशा में एक दूसरे को रद्द करते हैं और मोटर अक्ष के लंबवत दिशा में परिणामी बल जोड़ते हैं, इसलिए फीडर का गति प्रक्षेपवक्र एक सीधी रेखा है। दो मोटर शाफ्टों में ऊर्ध्वाधर दिशा में बॉक्स के सापेक्ष झुकाव कोण होता है।कंपन बल और सामग्री के स्व भार के संयुक्त प्रभाव के तहत, बॉक्स में सामग्री एक कूद तरीके से आगे बढ़ता है, इस प्रकार सामग्री के परिवहन के उद्देश्य को प्राप्त करता है।
स्थापना और कमीशनः
(1) मशीन को एक सपाट और ठोस समतल जमीन (कंक्रीट या इस्पात संरचना जमीन) पर रखें।
(2) जांचें कि वसंत पूरी तरह से स्थिर है, यह सुनिश्चित करें कि यह लंबवत है, घुमावदार नहीं है, और स्वतंत्र रूप से विस्तार और वापस ले सकता है।
(3) उपकरण के कंपन करने वाले भाग में मशीन के बाहर अन्य वस्तुओं के साथ कोई ठोस संबंध या संपर्क नहीं होना चाहिए।
(4) जांचें कि कारखाने के शिकंजा और मोटर की फिक्सिंग शिकंजा कस रहे हैं या नहीं।
(5) पावर चालू करें, स्टार्ट बटन दबाएं (मशीन को सीधे शुरू किया जा सकता है), और कंपन मोटर को समायोजित करें ताकि दो मोटर विपरीत दिशाओं में सिंक्रोनस रूप से घूम सकें।उपकरण को निर्धारित दिशा में लगातार कंपन करना चाहिए, और सामग्री को खिलाने के बाद, सामग्री को डिस्चार्ज के अंत की ओर बढ़ना चाहिए।
(6) उत्तेजना बल का समायोजनः कंपन मोटर के दोनों छोरों पर विषम ब्लॉकों को समायोजित किया जा सकता है। दो विषम निकायों के बीच कोण को समायोजित करने से उत्तेजना बल बदल सकता है।उत्तेजना बल कारखाने छोड़ने से पहले सबसे अच्छी स्थिति के लिए समायोजित किया गया है और सीधे उपयोग किया जा सकता है. अनुकूलित करने की कोई आवश्यकता नहीं है.
यदि आवश्यक हो, तो निम्न विधियों के अनुसार समायोजित करेंः मोटर के दोनों छोरों पर सुरक्षात्मक ढक्कन खोलें, सनकी ब्लॉक के बंधन बोल्टों को ढीला करें,और दोनों छोरों पर समायोज्य विषम ब्लॉक को एक ही दिशा में घुमाएं ताकि विषम ब्लॉक पर मान शाफ्ट सिर पर उत्कीर्ण रेखा के साथ संरेखित हों।, तो यह आवश्यक उत्तेजना बल है। समायोजन पूरा हो गया है के बाद, नीचे चित्र में दिखाया गया है के रूप में सेट बोल्ट कस। कारखाने में सेटिंग आउटपुट शक्ति का 30% है,और बिजली का उपयोग करते समय डिजाइन के अधिकतम उत्पादन को प्राप्त करने के लिए धीरे-धीरे बढ़ाया जाना चाहिएचूंकि मोटर का चयन अपेक्षाकृत बड़ा है, इसलिए आउटपुट शक्ति 65% के भीतर नियंत्रित की जाती है।
संचालन और रखरखाव:
(1) जब फीडर चल रहा हो, तो इसका कंपन करने वाला भाग मशीन के बाहर किसी वस्तु से जुड़ा या संपर्क में नहीं होना चाहिए (नरम कनेक्शन को छोड़कर) ।
(2) सामग्री को खिलाते समय, सामग्री के समान वितरण को सुनिश्चित करने के लिए इसे खाद्य बंदरगाह पर बॉक्स की पूरी चौड़ाई दिशा में खिलाया जाना चाहिए।
(3) फीडर को चालू करने या बंद करने से पहले, ट्रफ बॉडी में कोई अवशिष्ट सामग्री नहीं होनी चाहिए।
(4) उपकरण एक घंटे के लिए चलने के बाद, सभी शिकंजा की जांच करने और उन्हें फिर से कसने के लिए बंद कर दिया जाना चाहिए (विशेष रूप से मोटर लॉकिंग शिकंजा) ।यह सभी शिकंजा की जाँच करने के लिए बंद कर दिया जाना चाहिए और उन्हें फिर से कस (विशेष रूप से मोटर ताला शिकंजा).
(5) यदि उपकरण के संचालन के दौरान असामान्य शोर होता है, तो इसे तुरंत बंद कर दिया जाना चाहिए और जाँच की जानी चाहिए।
तकनीकी पीआरामीटर:
| मॉडल | फ़ीड सामग्री का आकार (मिमी) |
क्षमता (टी/घंटा) |
स्व-कंपन स्रोत मॉडल | कंपन मोटर मॉडल | शक्ति (किलोवाट) |
कंपन आवृत्ति (हर्ट्ज) |
दोहरी आयाम (मिमी) |
रोमांचक शक्ति (KN) |
रेफ. वजन (किलो) |
एकल बिंदु गतिशील भार (किलो) |
| ZG-35-90 | 0-60 | 25 | WLZD-2*2.5-4 | YZO-2.5-4 | 0.25*2 | 25 | 2-4 | 2.5*2 | 174 | 30 |
| ZG-45-90 | 0-60 | 30 | WLZD-2*5-4 | YZO-5-4 | 0.4*2 | 25 | 2-4 | 5*2 | 184 | 30 |
| ZG-45-90 | 0-100 | 50 | WLZD-2*5-4 | YZO-5-4 | 0.4*2 | 25 | 2-4 | 5*2 | 235 | 38 |
| ZG-70-100 | 0-150 | 100 | WLZD-2*8-4 | YZO-8-4 | 0.75*2 | 25 | 2-4 | 8*2 | 342 | 50 |
| ZG-80-120 | 0-150 | 200 | WLZD-2*17-4 | YZO-17-4 | 0.75*2 | 25 | 2-4 | 17*2 | 372 | 60 |
| ZG-90-150 | 0-150 | 300 | YZO-20-4 | 2.0*2 | 25 | ४-६ | 20*2 | 606 | 80 | |
| ZG-95-150 | 0-150 | 400 | YZO-20-4 | 2.0*2 | 25 | ४-६ | 20*2 | 646 | 85 | |
| ZG-140-180 | 0-150 | 750 | YZO-30-4 | 2.5*2 | 25 | ४-६ | 30*2 | 1030 | 180 | |
| ZG-160-180 | 0-150 | 1000 | YZO-50-4 | 3.7*2 | 25 | ४-६ | 50*2 | 1156 | 200 |
※ दैनिक रखरखावः
(1) शुरू करने से पहलेः जांचें कि क्या शिकंजा कस रहे हैं।
(2) शुरू करने के दौरानः
(A) जांचें कि कोई असामान्य शोर है या नहीं
(बी) जांचें कि बिजली की आपूर्ति स्थिर है या नहीं
(C) जांचें कि क्या कोई असामान्य कंपन है
(3) उपयोग के बाद: प्रत्येक उपयोग के बाद साफ करें।
※ नियमित रखरखावः
(1) नियमित रूप से जांचें कि क्या स्प्रिंग थका हुआ या क्षतिग्रस्त है, और क्या मशीन के शरीर के हिस्से कंपन के कारण क्षतिग्रस्त हैं।
(2) 1500 घंटे चलने के बाद, असरों की जांच करें और यदि क्षतिग्रस्त हो तो उन्हें तुरंत बदलें।
समस्या निवारण: सरल दोष जाँच और समस्या निवारण
| दोष की घटना | निरीक्षण वस्तुs | एमसहारा |
|
(1) बिजली की आपूर्ति की पुष्टि | स्विच चालू करें |
| (2) केबल की अपर्याप्त लंबाई से संपर्क खराब हो जाता है | केबल बदलें | |
| (3) क्या केबल टूटी हुई है | केबल बदलें | |
| (4) एकतरफा घूर्णन के कारण कॉइल जल जाती है | मोटर बदलें | |
| (5) बहुत अधिक स्नेहक तेल का इंजेक्शन | निरंतर संचालन | |
| 2. असामान्य शोर | (1) शिकंजा कस नहीं है | शिकंजा कस लो |
| (2) अस्थिर आधार | आधार को स्थिर करें | |
| (3) वसंत टूट गया है | वसंत को बदलें | |
| (4) मशीन का शरीर अन्य कठोर वस्तुओं के संपर्क में आता है | लगभग 10 सेमी की जगह छोड़ दें | |
| (5) मोटर के मिश्र धातु स्टील के शिकंजा ढीले हैं | लॉक की पुष्टि करें | |
| 3. उत्पाद को सामान्य रूप से बाहर नहीं निकाला जा सकता | मोटर गलत दिशा में चल रहा है | पावर कॉर्ड संपर्क अनुक्रम बदलें |
|
मोटर पावर कॉर्ड और स्विच | टूटने की जगह ढूंढें और उसे बदलें या ठीक करें |
| 5. शरीर बाएं और दाएं झूलता है (सामग्री नहीं हिलती है या गति कम हो जाती है) |
1 वाइब्रेटिंग मोटर 2 शरीर |
दोनों मोटर्स को एक साथ काम करना चाहिए। 2 दोनों मोटर्स को विपरीत दिशाओं में घूमना चाहिए। 3 मोटर के आयाम को प्रभावित करने वाली किसी भी बाहरी वस्तु को हटा दें। |
