| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | AAREAL |
| प्रमाणन: | ISO9001:2015 |
| मॉडल संख्या: | एबीएम |
| मूल्य: | E-mail: sale@aarealmachine.com |
|---|---|
| पैकेजिंग विवरण: | वेबसाइट: https://www.aarealmachine.com |
| भुगतान शर्तें: | व्हाट्सएप/वीचैट: 0086-15637361027 |
| कन्वेयर लंबाई: | एकल इकाई के लिए 25 मीटर तक पहुंच सकता है | कन्वेयर चौड़ाई: | 150मिमी~2000मिमी |
|---|---|---|---|
| लागू सामग्री: | चीनी, नमक, एमरी पाउडर, फ्लाई ऐश, सीमेंट, कार्बन पाउडर, कोयला पाउडर आदि। | लाभ: | कम बिजली की खपत, रखरखाव में आसान, लंबी दूरी तक संदेश पहुंचाने के लिए उपलब्ध |
| सामग्री: | कार्बन स्टील, स्टेनलेस स्टील 304, 316L आदि। | ||
| प्रमुखता देना: | थ्री मास वाइब्रेटर कन्वेयर,पूरी तरह से संतुलित वाइब्रेटर कन्वेयर,चीनी वाइब्रेटर कन्वेयर |
||

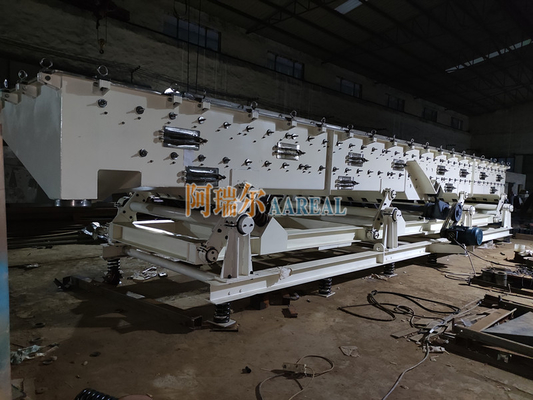

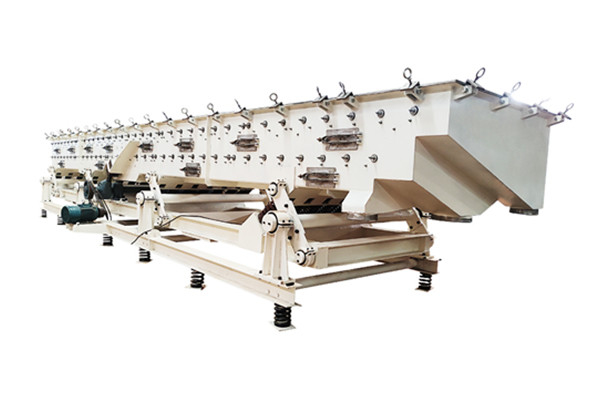

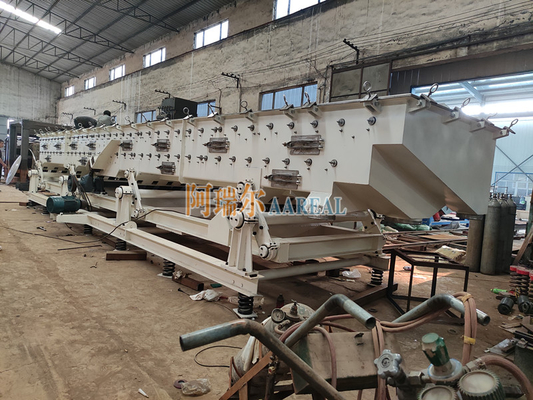

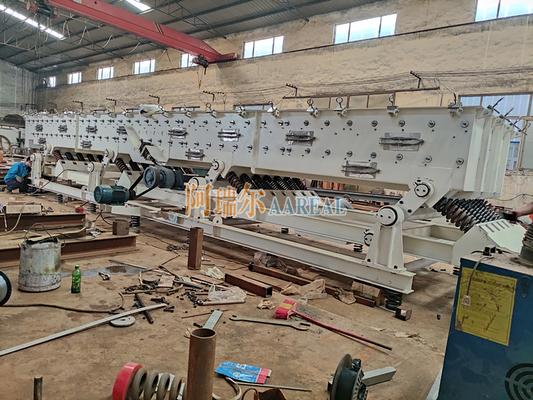

चीनी और नमक के लंबी दूरी के परिवहन के लिए उच्च प्रदर्शन वाले तीन द्रव्यमान पूर्ण संतुलित कंपन वाहक
लोचदार कनेक्टिंग रॉड कंपन कन्वेयर को तीन प्रकारों में विभाजित किया जा सकता हैः तीन द्रव्यमान पूर्ण संतुलित प्रकार,दो द्रव्यमान वाले अनुनाद प्रकार और सरल एकल द्रव्यमान वाले प्रकार कंपन करने वाले निकायों की संख्या के अनुसार.
एकल द्रव्यमान वाइब्रेटर कन्वेयरःकेवल खलिहान कंपन उत्पन्न करता है, इसलिए कंपन बल नींव को प्रेषित किया जाता है, जो ज्यादातर प्रकाश है।
दो-मास अनुनाद कंपन वाहक और तीन-मास पूरी तरह से संतुलित कंपन वाहक:तल के अलावा, वहाँ भी कंपन में भाग लेने वाले counterweights हैं। संरचना थोड़ा जटिल है, लेकिन नींव पर कंपन बल मूल रूप से समाप्त किया जा सकता है,और आवश्यक उत्तेजना बल को कम करने के लिए अनुनाद सिद्धांत का उपयोग किया जाता है.
तीन द्रव्यमान पूर्ण संतुलित कंपन वाहक पूर्ण संतुलित प्रणाली का उपयोग करते हैं। ऊपरी और निचले खदानों को स्प्रिंग्स द्वारा एक साथ जोड़ा जाता है,और एक स्थिर फ्रेम पर युग्मन के मध्य बिंदु पर स्थापितदोनों खदानों को मोटर चालित एक्सेन्ट्रिक क्रैंक एक्शन और स्प्रिंग द्वारा उत्पन्न प्रतिध्वनित कंपन के माध्यम से कंपन किया जाता है।
विशेषताएं:
दो द्रव्यमान वाले अनुनाद प्रकार के फायदे के अतिरिक्त इस कन्वेयर के प्रमुख फायदे निम्नलिखित हैंः
1चूंकि जड़ता बल अच्छी तरह से संतुलित है, इसलिए आधार पर प्रेषित जड़ता कंपन बल (गतिशील भार) बहुत छोटा है।
2जब इसे फर्श या इस्पात संरचना के समर्थन पर स्थापित किया जाता है, तो अन्य प्रकार के कंपन वाहक की तुलना में इसमें कंपन में कमी के बेजोड़ फायदे होते हैं।
3कन्वेयर की संरचना सरल है, इसे स्थापित करना और बनाए रखना आसान है।
4ऑपरेटिंग शोर 75dB से कम है।
5यह लंबी दूरी और चौड़ी खाई के परिवहन के लिए उपयुक्त है।
6ढोने वाले खलिहान को एक स्क्रीन से लैस किया जा सकता है, और ढोने वाले खलिहान के शरीर की एकल या दोहरी परतें सामग्री को ढोते समय सामग्रियों के वर्गीकरण या पृथक्करण को महसूस कर सकती हैं।
7यदि संतुलन निकाय को कन्वेयर ट्रॉफ निकाय में बदल दिया जाए, तो कन्वेयर ट्रॉफ निकाय की ऊपरी और निचली परतें एक ही समय में रिवर्स कन्वेयर का एहसास कर सकती हैं,और दो कन्वेयर का उपयोग उपकरण और स्थान को बढ़ाने के बिना प्राप्त किया जा सकता है.
8उच्च तापमान वाली सामग्रियों के लिए जिन्हें परिवहन करने की आवश्यकता होती है, कणों का आकार, संक्षारण, सामग्री की सापेक्ष कठोरता सीमित नहीं होती है।स्टेनलेस स्टील प्लेट या मिश्रित सामग्री का उपयोग किया जा सकता है.
9सूखी, ठंडी, छँटाई, जल निकासी और अन्य प्रक्रियाएं एक साथ की जा सकती हैं, जिससे यह ट्रांसमिशन प्रोग्राम एक अत्यंत कुशल विधि बन जाता है।
10रोटेशन, स्विंग, घर्षण, खपत और अन्य भागों को कम स्नेहन तेल इंजेक्शन, कम विफलता दर की आवश्यकता होती है। रखरखाव बहुत आसान है।
लाभः
दोहरे द्रव्यमान वाले अनुनाद प्रकार के फायदे के अतिरिक्त,पूरी तरह से संतुलित कंपन कन्वेयर के पास नींव और कम शोर में प्रेषित छोटे जड़ता कंपन बल (गतिशील भार) के फायदे हैं, जो लंबी दूरी और चौड़ी खाई की आवश्यकताओं के परिवहन के लिए उपयुक्त है। जब यह फर्श या स्टील संरचना समर्थन पर स्थापित किया जाता है,यह अन्य प्रकार के कंपन कन्वेयर की तुलना में अतुलनीय सदमे अवशोषण लाभ है.
यदि संतुलन निकाय का उपयोग ढोने वाले पात्र निकाय के रूप में किया जाता है, तो ढोने वाले पात्रों की ऊपरी और निचली दो परतों को एक ही समय में प्राप्त किया जा सकता है।दो कन्वेयर का उपयोग प्रभाव उत्पन्न होता हैढोने वाले खलिहान के शरीर में एक स्क्रीन लगाई जा सकती है, जो ढोने के दौरान सामग्री के वर्गीकरण को महसूस कर सकती है।
संरचना:
1. कन्वेयर ट्रॉफ 2. संतुलित फ्रेम 3. बेस फ्रेम 4. एक्सेन्ट्रिक कनेक्टिंग लिंक ड्राइव डिवाइस
5. अनुनाद वसंत6. लोचदार लिंकेज तंत्र 7. डिमपर स्प्रिंग 8. कंपन प्रतिरोधी माउंट
कार्य सिद्धांत:
पूरी तरह से संतुलित कंपन कन्वेयर लोचदार समर्थन प्रकार को अपनाता है, जो कन्वेयर ट्रॉफ शरीर और संतुलन शरीर को पूरी तरह से संतुलित द्रव्यमान के साथ दो-मांस अनुनाद प्रणाली बनाता है।दो द्रव्यमान अनुनाद कुंडल वसंत और लोचदार गाइड छड़ी द्वारा जुड़े हुए हैंउत्तेजक की क्रिया के अधीन, कन्वेयर ट्रॉफ संतुलन शरीर के साथ एक अनुनाद प्रणाली बनाता है,और अनुनाद प्रणाली द्वारा उत्पन्न जड़ता कंपन बल मूल रूप से प्रणाली में रद्द कर दिया जाता हैउपकरण समर्थन फ्रेम वसंत अलगाव प्रणाली के माध्यम से स्थापना आधार से जुड़ा हुआ है,जो फिर से कम कर सकते हैं तख्ता शरीर में सामग्री प्रवाह के परिवर्तन के कारण असंतुलित कंपन, इसलिए आधार पर उपकरण गतिशील भार बहुत कम है।
इस प्रकार का कंपन वाहक दो-मांस अनुनाद प्रकार के आधार पर विकसित एक नया प्रकार का कंपन वाहक है।यह सापेक्ष आंदोलन के लिए एक ही द्रव्यमान के साथ ले जाने वाले खलिहान और संतुलन शरीर (या ले जाने वाले खलिहान) का उपयोग करता हैजब ढोने वाले खलिहान का उपयोग संतुलन निकाय के रूप में किया जाता है, तो सामग्री को एक ही समय में द्विदिशात्मक रूप से ले जाया जा सकता है।ढोने वाले खलिहान शरीर और संतुलन शरीर (या ढोने वाले खलिहान) एक झूला छड़ी द्वारा जुड़े हुए हैं, और एक रबर की टहनी को स्विंगिंग रॉड की मध्य स्थिति में व्यवस्थित किया जाता है, और समर्थन रबर की टहनी के माध्यम से नींव पर समर्थित होता है।दो कंपन करने वाले शरीर विपरीत दिशाओं में कंपन करते हैं क्योंकि मार्गदर्शक छड़ी केंद्र बिंदु के चारों ओर घूमती हैजब दोनों शरीरों का द्रव्यमान समान होता है, तो दोनों शरीरों द्वारा उत्पन्न होने वाला जड़ता बल समान और विपरीत दिशा में होता है, और उनका जड़ता बल संतुलित होता है,इसलिए इसे ′′ संतुलित ′′ कंपन कन्वेयर कहा जाता है.
तकनीकी मापदंडः
|
मॉडल |
क्षमता (टी/घंटा) |
कंपन आवृत्ति (हर्ट्ज) |
घन लंबाई (m) /शक्ति (KW) | |||||||||||
| 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 18 | 20 | 25 | 30 | |||
| एबीएम150 | 5 | 6.7~10.8 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 3.7 |
| एबीएम300 | 20 | 6.7~10.8 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 |
| एबीएम 450 | 35 | 6.7~10.8 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 |
| एबीएम600 | 50 | 6.7~10.8 | 1.5 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 |
| एबीएम 750 | 65 | 6.7~10.8 | 1.5 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 5.5*2 | 5.5*2 |
| ABM900 | 80 | 6.7~10.8 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 5.5*2 | 5.5*2 |
| ABM1050 | 95 | 6.7~10.8 | 1.5 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 5.5*2 | 5.5*2 | 7.5*2 |
| ABM1200 | 110 | 6.7~10.8 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 5.5*2 | 5.5*2 | 5.5*2 | 7.5*2 |
| ABM1350 | 125 | 6.7~10.8 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 5.5*2 | 5.5*2 | 7.5*2 | 7.5*2 |
| एबीएम1500 | 140 | 6.7~10.8 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 5.5*2 | 5.5*2 | 5.5*2 | 7.5*2 | 11*2 |
| ABM1650 | 155 | 6.7~10.8 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 5.5*2 | 5.5*2 | 7.5*2 | 7.5*2 | 11*2 |
| एबीएम1800 | 170 | 6.7~10.8 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 5.5*2 | 5.5*2 | 7.5*2 | 7.5*2 | 11*2 |
| ABM2000 | 185 | 6.7~10.8 | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | 7.5 | 5.5*2 | 5.5*2 | 7.5*2 | 7.5*2 | 11*2 | 11*2 |
नोटः
आवेदनः
AAREAL एक्सेन्ट्रिक कनेक्टिंग रॉड पूरी तरह से संतुलित कंपन कन्वेयर स्क्रीन का व्यापक रूप से चीनी, नमक, रासायनिक उर्वरक, सक्रिय कार्बन, राल कणों, पॉलीइथिलीन कणों की जांच के लिए इस्तेमाल किया जा सकता है,एचडीपीई पाउडर, एलडीपीईपाउडर, मसाले आदि। उदाहरण के लिए हमारे एबीएम 1800-11 को लें। खलिहान की चौड़ाई 1800 मिमी है, और खलिहान की लंबाई 11.5 मीटर है। चीनी को ले जाने और छानने की क्षमता लगभग 30 ~ 50 टन / घंटा है।
