उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | AAREAL |
प्रमाणन: | ISO9001:2015 |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | negotiable |
पैकेजिंग विवरण: | निर्यात के लिए धूमन-मुक्त प्लाईवुड लकड़ी का केस |
प्रसव के समय: | आदेश की पुष्टि के बाद 20 ~ 30 कार्य दिवस |
भुगतान शर्तें: | एल/सी, टी/टी |
आपूर्ति की क्षमता: | प्रति माह 10 सेट |
संवहन कोण द्वारा वर्गीकरण: | क्षैतिज पेंच कन्वेयर, झुका हुआ पेंच कन्वेयर, ऊर्ध्वाधर पेंच कन्वेयर | संप्रेषण प्रपत्र द्वारा वर्गीकरण: | शाफ्ट स्क्रू कन्वेयर, शाफ्टलेस स्क्रू कन्वेयर |
---|---|---|---|
आकार के अनुसार वर्गीकरण: | यू-आकार का गर्त पेंच कन्वेयर, ट्यूबलर स्क्रू कन्वेयर | शाफ्ट स्क्रू कन्वेयर: | गैर-चिपचिपा शुष्क पाउडर सामग्री और छोटे कण सामग्री के लिए उपयुक्त |
शाफ्ट रहित पेंच कन्वेयर: | चिपचिपी और उलझी हुई सामग्री को पहुंचाने के लिए उपयुक्त | आवेदन: | कोयला खदानें, राख, लावा, सीमेंट, अनाज आदि जैसे पाउडरयुक्त, दानेदार और छोटे ब्लॉक सामग्री के क्षैतिज |
अनुपयुक्त सामग्री: | नाशवान, चिपचिपी और एकत्रित सामग्री | विशेषताएँ: | सरल संरचना, छोटे क्रॉस सेक्शन का आकार, अच्छी सीलिंग, विश्वसनीय कार्य, कम लागत, मध्यवर्ती लोडिंग और अ |
प्रमुखता देना: | चीन निर्माता ट्यूबलर स्क्रू कन्वेयर,औद्योगिक क्षैतिज ट्यूबलर पेंच कन्वेयर,थोक सामग्री ट्यूबलर स्क्रू कन्वेयर |

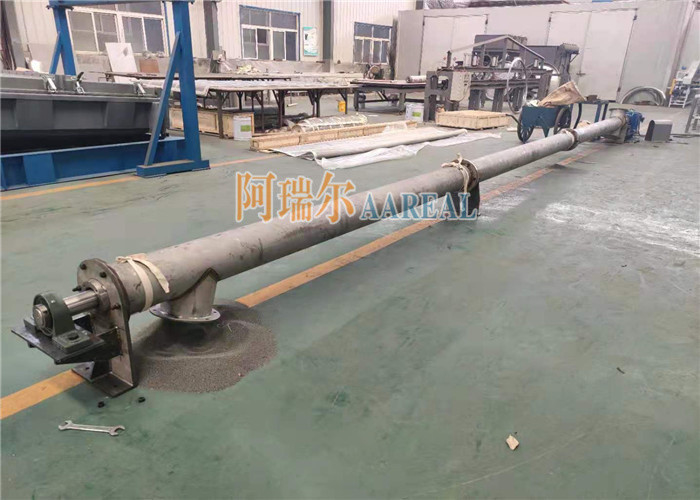

चीन निर्माता औद्योगिक क्षैतिज ट्यूबलर स्क्रू कन्वेयर थोक सामग्री के लिए
का अवलोकनचीन निर्माता औद्योगिक क्षैतिज ट्यूबलर स्क्रू कन्वेयर थोक सामग्री के लिएः
पेंच कन्वेयर को दो प्रकारों में विभाजित किया जाता हैः शाफ्ट पेंच कन्वेयर और शाफ्टलेस पेंच कन्वेयर।और यह यू के आकार के पेंच कन्वेयर और ट्यूबलर पेंच कन्वेयर में विभाजित हैशाफ्ट स्क्रू कन्वेयर गैर चिपचिपा सूखी पाउडर सामग्री और छोटे कण सामग्री (जैसे सीमेंट, उड़ती राख, चूना, अनाज आदि) के लिए उपयुक्त है।जबकि शाफ्टलेस स्क्रू कन्वेयर चिपचिपा और आसानी से उलझन वाली सामग्रियों को ले जाने के लिए उपयुक्त है. (जैसे कीचड़, बायोमास, कचरा आदि)
वर्गीकरणचीन निर्माता औद्योगिक क्षैतिज ट्यूबलर स्क्रू कन्वेयर थोक सामग्री के लिएः
द्वारा Conveying कोण | क्षैतिज पेंच कन्वेयर, झुकाव पेंच कन्वेयर, ऊर्ध्वाधर पेंच कन्वेयर |
प्रपत्र भेजकर | शाफ्ट स्क्रू कन्वेयर, शाफ्टलेस स्क्रू कन्वेयर |
आकार के अनुसार | यू-आकार के नालीदार पेंच कन्वेयर, ट्यूबलर पेंच कन्वेयर |
कार्य सिद्धांतकाचीन निर्माता औद्योगिक क्षैतिज ट्यूबलर स्क्रू कन्वेयर थोक सामग्री के लिएः
पेंच कन्वेयर में घुमावदार पेंच का उपयोग किया जाता है जो स्थिर आवरण के साथ सामग्री को स्थानांतरित करता है। घुमावदार सर्पिल ब्लेड सामग्री को पेंच परिवहन करने के लिए स्थानांतरित करता है,और बल है कि सामग्री पेंच ब्लेड के साथ घूर्णन नहीं करता है सामग्री के अपने वजन और सामग्री के लिए पेंच कन्वेयर आवरण के घर्षण प्रतिरोध है. सर्पिल ब्लेड पेंच कन्वेयर के घूर्णी शाफ्ट के लिए वेल्डेड कर रहे हैं. ब्लेड की सतह के आकार ठोस सतह प्रकार, बेल्ट सतह प्रकार है,ब्लेड सतह प्रकार और अन्य प्रकार विभिन्न सामग्री के अनुसार ले जाया जा रहा है. पेंच कन्वेयर के पेंच शाफ्ट में सामग्री की गतिशील दिशा के अंत में एक धक्का असर होता है ताकि सामग्री के साथ पेंच अक्षीय प्रतिक्रिया बल दिया जा सके। जब मशीन की लंबाई लंबी होती है,एक मध्यवर्ती लटकन असर जोड़ा जाना चाहिए.
आवेदनकाचीन निर्माता औद्योगिक क्षैतिज ट्यूबलर स्क्रू कन्वेयर थोक सामग्री के लिएः
इसका व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है, जैसे कि निर्माण सामग्री, रासायनिक उद्योग, विद्युत ऊर्जा, धातु विज्ञान, कोयले, अनाज आदि। यह क्षैतिज या झुकाव वाले पाउडर के लिए उपयुक्त है,दानेदार और छोटे गुच्छेदार सामग्री, जैसे कोयले, राख, स्लग, सीमेंट, अनाज आदि। सामग्री का तापमान 200°C से कम है।
स्क्रू कन्वेयर ऐसी सामग्री को ले जाने के लिए उपयुक्त नहीं है जो खराब हो सकती है, बड़ी चिपचिपाहट और आसानी से जमा हो सकती है।
यदि ढोने के झुकाव के कोण का आकार बहुत अधिक है, तो कृपया जीएक्स श्रृंखला पेंच कन्वेयर चुनें।
मुख्य विशेषताएंकाचीन निर्माता औद्योगिक क्षैतिज ट्यूबलर स्क्रू कन्वेयर थोक सामग्री के लिएः
1बड़ी असर क्षमता, सुरक्षित और विश्वसनीय
2. मजबूत अनुकूलन क्षमता, आसान स्थापना और रखरखाव, लंबी सेवा जीवन।
3. मशीन आकार में छोटा है, उच्च घूर्णन गति, तेजी से समान हस्तांतरण सुनिश्चित
4. डिस्चार्ज अंत सफाई उपकरण, कम शोर, मजबूत अनुकूलन क्षमता, इनलेट और आउटलेट स्थान लेआउट लचीलापन से लैस है
5. अच्छी सीलिंग, खोल निर्बाध स्टील ट्यूब को अपनाता है, अंत एक शरीर के रूप में एक दूसरे से जुड़े फ्लैंज का उपयोग करता है, अच्छी कठोरता।
तकनीकी पैरामीटरएलएस, जीएक्स स्क्रू कन्वेयर और फीडर का:
LS प्रकार | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
जीएक्स प्रकार | 200 | 250 | 300 | 400 | 500 | ||||||
पेंच व्यास (मिमी) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
पेंच पिच (मिमी) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
घूर्णन गति (r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
ढोने की क्षमता QΦ=0.33 (m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
शक्ति Pd 1=10m (KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
शक्ति Pd 1=30m (KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
घूर्णन गति (r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
ढोने की क्षमता QΦ=0.33 (m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
शक्ति Pd 1=10m (KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
शक्ति Pd 1=30m (KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
घूर्णन गति (r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
ढोने की क्षमता QΦ=0.33 (m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
शक्ति Pd 1=10m (KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
शक्ति Pd 1=30m (KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
घूर्णन गति (r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
ढोने की क्षमता QΦ=0.33 (m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
शक्ति Pd 1=10m (KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
शक्ति Pd 1=30m (KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
स्थापना आकार तालिकाLS स्क्रू कन्वेयर और फीडर का:
मॉडल | W | ए | बी | सी | D | एन | Q | Y | L | क | आर | एस | पी | ओ | H | वी | J | टी | जी | L |
LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 |
3500-40000 |
LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000-80000 | |
LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 3500 3500 |
5500-80000 |
LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
तकनीकी मापदंडजीएक्स स्क्रू कन्वेयर और फीडर का:
विनिर्देश | मुख्य तकनीकी प्रदर्शन | ड्राइविंग डिवाइस | ड्राइविंग डिवाइस | वजन (किलो) |
|||
मॉडल | लम्बाई (मिमी) |
क्षमता (सिमेंट) (टी/घंटा) |
घूर्णन गति मिन-1 |
कम करनेवाला | मोटर | ||
मॉडल | गति अनुपात | शक्ति (kw) |
|||||
GX200 | -10 | 9 | 60 | ZQ250 | 23.34 | 1.1 | 726 |
GX200 | -20 | 9 | 60 | ZQ250 | 23.34 | 1.5 | 1258 |
GX250 | -10 | 15.6 | 60 | ZQ250 | 23.34 | 2.2 | 960 |
GX250 | -20 | 15.6 | 60 | ZQ250 | 23.34 | 3 | 1750 |
GX300 | -10 | 21.2 | 60 | ZQ350 | 23.34 | 3 | 1373 |
GX300 | -20 | 21.2 | 60 | ZQ350 | 23.34 | 4 | 2346 |
GX400 | -10 | 51 | 60 | ZQ400 | 23.34 | 5.5 | 1911 |
GX400 | -20 | 51 | 60 | ZQ500 | 23.34 | 11 | 2049 |
GX500 | -10 | 87.5 | 60 | ZQ400 | 23.34 | 7.5 | 2381 |
GX500 | -20 | 87.5 | 60 | ZQ650 | 23.34 | 18.5 | 5389 |
GX600 | -10 | 134.2 | 45 | ZQ750 | 23.34 | 22 | 3880 |
GX600 | -10 | 134.2 | 45 | ZQ850 | 23.34 | 55 | 7090 |
जीएक्स ट्यूबलर स्क्रू कन्वेयर एलएस यू के आकार का ट्रॉफ स्क्रू कन्वेयर (बंद और खुला)
डबल हेलिक्स स्क्रू कन्वेयर मल्टीपल डिस्चार्ज छेद स्क्रू कन्वेयर
शाफ्टलेस स्क्रू कन्वेयर
झुका हुआ पेंच कन्वेयर वर्टिकल पेंच कन्वेयर
