| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | AAREAL |
| प्रमाणन: | ISO9001:2015 |
| मॉडल संख्या: | अज़ |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | छोटे आकार के लिए धूमन-मुक्त प्लाईवुड लकड़ी का केस |
| प्रसव के समय: | आदेश की पुष्टि के बाद 20 ~ 30 कार्य दिवस |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | प्रति माह 10 सेट |
| नाम: | रैखिक गति कंपन स्क्रीन | गति: | रैखिक आंदोलन |
|---|---|---|---|
| ड्राइव डिवाइस: | दो क्षैतिज कंपन मोटरें | स्क्रीन का साईज़: | चौड़ाई*लंबाई 500*200मिमी, 500*2500मिमी, 1000*2000मिमी, 1000*2500मिमी, 1000*3000मिमी, 1000*4000मिमी, |
| स्क्रीन फ़्रेम/धारक: | लकड़ी के स्क्रीन फ्रेम, कार्बन स्टील स्क्रीन फ्रेम, स्टेनलेस स्टील स्क्रीन फ्रेम आदि। | लाभ: | 1~8 छलनी डेक उपलब्ध हैं, स्क्रीनिंग सटीकता और उत्पादन क्षमता को संतुलित करने के लिए स्क्रीन सतह कोण |
| सामग्री: | कार्बन स्टील, स्टेनलेस स्टील 304/316L, टाइटेनियम सामग्री आदि। | उपयुक्त: | नदी रेत अयस्क |
| प्रमुखता देना: | SS304 रैखिक गति कंपन स्क्रीन,नदी रेत रैखिक गति कंपन स्क्रीन,नदी रेत रैखिक छानने |
||

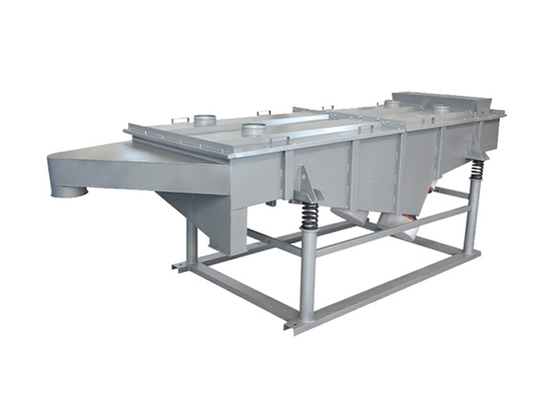

नदी रेत अयस्क क्षैतिज SS304 रैखिक गति कंपन स्क्रीन
रैखिक गति कंपन स्क्रीन का अवलोकन
चार स्प्रिंग्स द्वारा समर्थित स्क्रीन बॉक्स मोटर्स द्वारा उत्पन्न कंपन बल के तहत प्रतिवर्ती रैखिक गति उत्पन्न करता है।जब कंपन त्वरण के ऊर्ध्वाधर घटक गुरुत्वाकर्षण के कारण त्वरण से अधिक है, टैंक में सामग्री ऊपर फेंक दिया गया था, पैराबोलिक पथ के साथ कूदने के लिए आगे दबाएं। टैंक के प्रत्येक कंपन के लिए, सामग्री एक बार ऊपर फेंक दिया जाएगा। स्क्रीन के साथ बैठक की प्रक्रिया में,सामग्री जो स्क्रीन जाल से छोटा है इसे के माध्यम से पारित कर सकते हैं, ताकि वर्गीकरण उद्देश्य को प्राप्त किया जा सके।
रैखिक गति कंपन स्क्रीन के बारे में महत्वपूर्ण जानकारी
| आकार | आयताकार |
| संरचनात्मक संरचना | स्क्रीन बॉक्स, स्क्रीन, कंपन मोटर, मोटर बेस, डिमपिंग स्प्रिंग, समर्थन आदि। |
| वाइब्रेटिंग मोटर | क्षैतिज कंपन मोटरों के दो सेट, सिंक्रोनस रिवर्स रोटेशन |
| लागू सामग्री | 0.074mm~10mm गैर चिपचिपा सामग्री को 7% से कम नमी के साथ छानने के लिए उपयुक्त |
| स्क्रीन की परतें | स्क्रीन की 1 से 6 परतें |
| स्क्रीन फ्रेम | लकड़ी का स्क्रीन फ्रेम, कार्बन स्टील स्क्रीन फ्रेम, स्टेनलेस स्टील स्क्रीन फ्रेम |
| जाल सफाई विधि | उछलने वाली गेंदें, अल्ट्रासोनिक प्रणाली आदि। |
| सामग्री | कार्बन स्टील, स्टेनलेस स्टील 304/316L, टाइटेनियम सामग्री आदि |
| स्क्रीन का आकार | स्क्रीन चौड़ाई*लंबाई 500*200 मिमी, 500*2500 मिमी, 1000*2000 मिमी, 1000*2500 मिमी, 1000*3000 मिमी, 1000*4000 मिमी, 1200*2500 मिमी, 1200*3500 मिमी, 1200*4000 मिमी, 1500*3500 मिमी आदि। |
कार्य सिद्धांत रैखिक गति कंपन स्क्रीन के
आयताकार विभाजक दोहरी कंपन मोटर द्वारा संचालित है. जब दो कंपन मोटर सिंक्रनाइज़ और उलट रोटेशन करते हैं,इसके सनकी ब्लॉक द्वारा उत्पन्न कंपन बल मोटर धुरी की दिशा के समानांतर एक दूसरे को ऑफसेट, एक परिणामी बल के रूप में मोटर शाफ्ट की दिशा के लंबवत के रूप में ओवरलैप, इस प्रकार स्क्रीनिंग मशीन के आंदोलन प्रक्षेपवक्र एक सीधी रेखा है।
दो मोटर शाफ्ट स्क्रीन की सतह के सापेक्ष ऊर्ध्वाधर दिशा में एक डुबकी कोण है। कंपन बल और सामग्री स्व-गुरुत्वाकर्षण के संयुक्त प्रभाव के तहत,स्क्रीन की सतह में सामग्री कूद आंदोलन करते हैं, ताकि सामग्री की स्क्रीनिंग और ग्रेडिंग के उद्देश्य को प्राप्त किया जा सके। इसका उपयोग विधानसभा लाइन में स्वचालित संचालन को महसूस करने के लिए किया जा सकता है।
संरचना रैखिक गति कंपन स्क्रीन के
आयताकार विभाजक में मुख्य रूप से स्क्रीन बॉक्स, सीव जाल, कंपन मोटर, मोटर आधार, डम्पिंग स्प्रिंग और ब्रैकेट होते हैं।
1स्क्रीन बॉक्सःस्टील प्लेट द्वारा वेल्डेड, एक निश्चित शक्ति और कठोरता के साथ, यह स्क्रीन मशीन का मुख्य घटक है।
2.स्क्रीन मेषःस्क्रीन जाल छिद्रित प्लेट है। समग्र कठोरता अच्छी, ठोस और विश्वसनीय है।
3कंपन मोटर:वाइब्रेशन मोटर के प्रयोग और रखरखाव की विधि वाइब्रेशन मोटर के संचालन के निर्देशों को देखने के लिए।
4मोटर आधारःनीचे के कंपन प्रकार की चाटना मशीन के मोटर आधार को स्थानांतरित किया जा सकता है (मोटर चाटना बॉक्स के नीचे स्थापित है। उपयोग से पहले कनेक्टिंग स्क्रू को कसना चाहिए,विशेष रूप से परीक्षण से तीन दिन पहले नई स्क्रीनिंग मशीन को बार-बार कसना चाहिए, ताकि ढीला होने से होने वाली दुर्घटनाओं से बचा जा सके।
5.वाइब्रेशन डिमपिंग स्प्रिंगःयह सुनिश्चित करने के लिए कि वाइब्रेशन जमीन पर न पहुंचे और स्क्रीन बॉक्स का पूरा वजन सहन करे।
6.कोष्ठक:ब्रैकेट का उपयोग स्क्रीन बॉक्स को सपोर्ट करने के लिए किया जाता है। इसे स्थापना के दौरान जमीन के लंबवत लगाया जाना चाहिए। ब्रैकेट और सीवे शरीर भाग को संपीड़न वसंत द्वारा जोड़ा जाना चाहिए।
आवेदन रैखिक गति कंपन स्क्रीन के
यह छानने की मशीन 0.74 मिमी से 10 मिमी के बीच की सामग्री, 7% से कम पानी की मात्रा और कोई चिपचिपा नहीं होने वाली सामग्री की छानबीन के लिए उपयुक्त है।
इसका व्यापक रूप से रासायनिक उद्योग, खाद्य, प्लास्टिक, चिकित्सा, धातु विज्ञान, कांच, निर्माण सामग्री, अनाज, उर्वरक, घर्षण, सिरेमिक और अन्य उद्योगों में उपयोग किया जाता है,सूखे पाउडर या दानेदार सामग्री की स्क्रीनिंग के लिए.
तकनीकी पैरामीटर रैखिक गति कंपन स्क्रीन के
| मॉडल | नाममात्र आकार (मिमी) | कण आकार (मिमी) | स्क्रीन का झुकाव कोण ((°) | आयाम (मिमी) | परत | शक्ति (किलोवाट) |
| AZ-520 | 500*2000 | 0.074~10 | 0~7° | 4~10 | 1~6 | 2*(0.4~0.75) |
| AZ-525 | 500*2500 | 2*(0.4~0.75) | ||||
| AZ-530 | 500*3000 | 2*(0.4~0.75) | ||||
| AZ-1020 | 1000*2000 | 2*(0.4~0.75) | ||||
| AZ-1025 | 1000*2500 | 2*(0.4~1.1) | ||||
| AZ-1030 | 1000*3000 | 2*(1.1~1.5) | ||||
| AZ-1040 | 1000*4000 | 2*(1.1~1.5) | ||||
| AZ-1225 | 1200*2500 | 2*(1.1~1.5) | ||||
| AZ-1235 | 1200*3500 | 2*(1.1~2.2) | ||||
| AZ-1250 | 1200*5000 | 2*(1.1~2.2) | ||||
| AZ-1535 | 1500*3500 | 2*(1.1~2.2) | ||||
| AZ-1560 | 1500*6000 | 2*(2.2~3.7) | ||||
| AZ-1845 | 1800*4500 | 0.074~15 | 2*(2.2~3.7) | |||
| AZ-2050 | 2000*5000 | 2*(2.2~3.7) | ||||
| AZ-2060 | 2000*6000 | 2*(2.2~3.7) |
प्लास्टिक अनाज विभाजक वाशिंग पाउडर विभाजक
एकल परत बहु परत
नए प्रकार के स्प्रिंग सेपरेटर
