उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | AAREAL |
प्रमाणन: | ISO9001:2015 |
मॉडल संख्या: | एजेडसी |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | negotiable |
पैकेजिंग विवरण: | छोटे आकार के लिए धूमन-मुक्त प्लाईवुड लकड़ी का केस |
प्रसव के समय: | आदेश की पुष्टि के बाद 20 ~ 30 कार्य दिवस |
भुगतान शर्तें: | टी/टी, एल/सी |
आपूर्ति की क्षमता: | प्रति माह 10 सेट |
नाम: | रैखिक कंपन चलनी | गतिमान प्रक्षेप पथ: | रैखिक कंपन आंदोलन |
---|---|---|---|
ड्राइव डिवाइस: | दो क्षैतिज कंपन मोटरें | स्क्रीन फ़्रेम/धारक: | अल्ट्रासोनिक स्क्रीन फ्रेम |
स्क्रीन का साईज़: | स्क्रीन चौड़ाई*लंबाई 500*2000 मिमी | स्क्रीन की परतें: | 2 |
मेष का आकार: | 150 जाल, 200 जाल | प्रयोग: | अनाज उर्वरक |
शक्ति: | 0.37 किलोवाट | लागू सामग्री: | 7% से कम नमी वाली 0.074 मिमी ~ 10 मिमी गैर-चिपचिपी सामग्री को छानने के लिए उपयुक्त |
प्रमुखता देना: | उर्वरक रैखिक वाइब्रेटिंग सीव सिफ्टर,अनाज रैखिक वाइब्रेटिंग सीव सिफ्टर,उर्वरक रैखिक कंपन स्क्रीन |

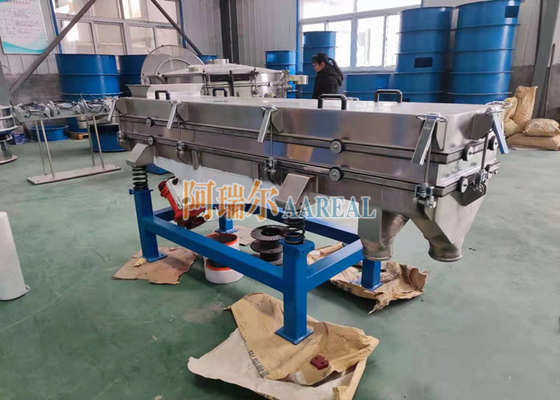

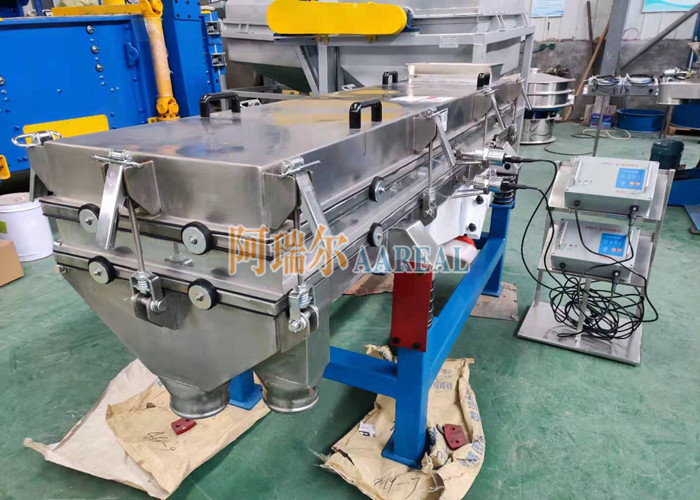

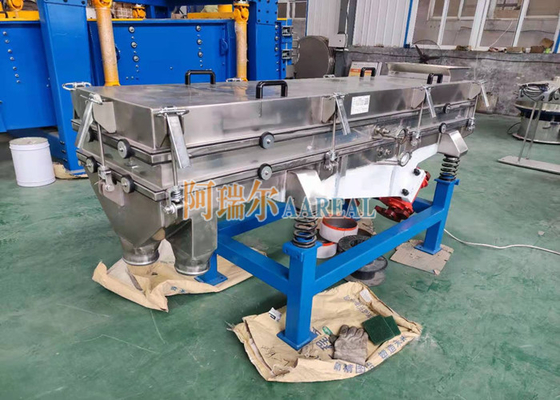

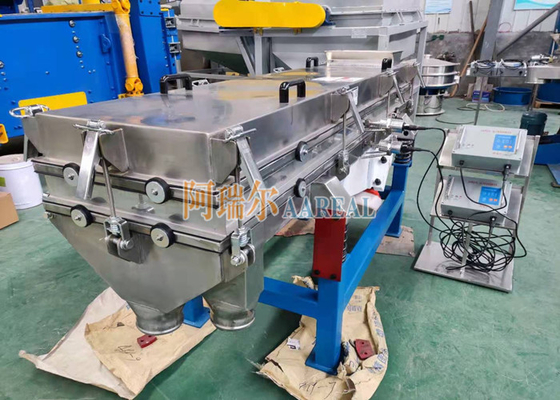

अल्ट्रासोनिक अनाज उर्वरक रैखिक वाइब्रेटिंग सीव सिफ्टर
रैखिक वाइब्रेटिंग सिव का परिचय
रैखिक वाइब्रेटिंग सीव कंपन मोटर उत्तेजना के रूप में कंपन के स्रोत, ताकि सामग्री सीव में फेंक दिया गया था,जबकि आगे एक सीधी रेखा सामग्री में समान रूप से स्क्रीनिंग मशीन फीडर फ़ीड पोर्ट मेंअपने निर्यात से क्रमशः सीवे,सीवे सामग्री के बहुस्तरीय जाल विनिर्देश। कम बिजली की खपत,उच्च उपज,सरल संरचना,आसान रखरखाव,पूरी तरह से बंद संरचना,धूल रहित, स्वचालित नेस्टिंग, पाइपलाइन संचालन के लिए अधिक उपयुक्त है।
रैखिक वाइब्रेटिंग सिव के बारे में महत्वपूर्ण जानकारी
आकार | आयताकार |
संरचनात्मक संरचना | स्क्रीन बॉक्स, स्क्रीन, कंपन मोटर, मोटर बेस, डिमपिंग स्प्रिंग, समर्थन आदि। |
वाइब्रेटिंग मोटर | क्षैतिज कंपन मोटरों के दो सेट, सिंक्रोनस रिवर्स रोटेशन |
लागू सामग्री | 0.074mm~10mm गैर चिपचिपा सामग्री को 7% से कम नमी के साथ छानने के लिए उपयुक्त |
स्क्रीन की परतें | स्क्रीन की 1 से 6 परतें |
स्क्रीन फ्रेम | लकड़ी का स्क्रीन फ्रेम, कार्बन स्टील स्क्रीन फ्रेम, स्टेनलेस स्टील स्क्रीन फ्रेम |
जाल सफाई विधि | उछलने वाली गेंदें, अल्ट्रासोनिक प्रणाली आदि। |
सामग्री | कार्बन स्टील, स्टेनलेस स्टील 304/316L, टाइटेनियम सामग्री आदि |
स्क्रीन का आकार | स्क्रीन चौड़ाई*लंबाई 500*200 मिमी, 500*2500 मिमी, 1000*2000 मिमी, 1000*2500 मिमी, 1000*3000 मिमी, 1000*4000 मिमी, 1200*2500 मिमी, 1200*3500 मिमी, 1200*4000 मिमी, 1500*3500 मिमी आदि। |
कार्य सिद्धांत रैखिक वाइब्रेटिंग सिट का
रैखिक कंपन स्क्रीन दोहरी कंपन मोटर्स द्वारा संचालित है. जब दो कंपन मोटर्स सिंक्रनाइज़ और उलट रोटेशन करते हैं,इसके सनकी ब्लॉक द्वारा उत्पन्न कंपन बल मोटर धुरी की दिशा के समानांतर एक दूसरे को ऑफसेट, एक परिणामी बल के रूप में मोटर शाफ्ट की दिशा के लंबवत के रूप में ओवरलैप, इस प्रकार स्क्रीनिंग मशीन के आंदोलन प्रक्षेपवक्र एक सीधी रेखा है।
दो मोटर शाफ्ट स्क्रीन की सतह के सापेक्ष ऊर्ध्वाधर दिशा में एक डुबकी कोण है। कंपन बल और सामग्री स्व-गुरुत्वाकर्षण के संयुक्त प्रभाव के तहत,स्क्रीन की सतह में सामग्री कूद आंदोलन करते हैं, ताकि सामग्री की स्क्रीनिंग और ग्रेडिंग के उद्देश्य को प्राप्त किया जा सके। इसका उपयोग विधानसभा लाइन में स्वचालित संचालन को महसूस करने के लिए किया जा सकता है।
संरचना रैखिक वाइब्रेटिंग सिट का
आयताकार कंपन विभाजक मुख्य रूप से स्क्रीन बॉक्स, सीव जाल, कंपन मोटर, मोटर आधार, डम्पिंग स्प्रिंग और ब्रैकेट से बना है।
1स्क्रीन बॉक्सःस्टील प्लेट द्वारा वेल्डेड, एक निश्चित शक्ति और कठोरता के साथ, यह स्क्रीन मशीन का मुख्य घटक है।
2.स्क्रीन मेषःस्क्रीन जाल छिद्रित प्लेट है। समग्र कठोरता अच्छी, ठोस और विश्वसनीय है।
3कंपन मोटर:वाइब्रेशन मोटर के प्रयोग और रखरखाव की विधि वाइब्रेशन मोटर के संचालन के निर्देशों को देखने के लिए।
4मोटर आधारःनीचे के कंपन प्रकार की चाटना मशीन के मोटर आधार को स्थानांतरित किया जा सकता है (मोटर चाटना बॉक्स के नीचे स्थापित है। उपयोग से पहले कनेक्टिंग स्क्रू को कसना चाहिए,विशेष रूप से परीक्षण से तीन दिन पहले नई स्क्रीनिंग मशीन को बार-बार कसना चाहिए, ताकि ढीला होने से होने वाली दुर्घटनाओं से बचा जा सके।
5.वाइब्रेशन डिमपिंग स्प्रिंगःयह सुनिश्चित करने के लिए कि वाइब्रेशन जमीन पर न पहुंचे और स्क्रीन बॉक्स का पूरा वजन सहन करे।
6.कोष्ठक:ब्रैकेट का उपयोग स्क्रीन बॉक्स को सपोर्ट करने के लिए किया जाता है। इसे स्थापना के दौरान जमीन के लंबवत लगाया जाना चाहिए। ब्रैकेट और सीवे शरीर भाग को संपीड़न वसंत द्वारा जोड़ा जाना चाहिए।
तकनीकी पैरामीटर रैखिक वाइब्रेटिंग सिट का
मॉडल | नाममात्र आकार (मिमी) | कण आकार (मिमी) | स्क्रीन का झुकाव कोण ((°) | आयाम (मिमी) | परत | शक्ति (किलोवाट) |
AZ-520 | 500*2000 | 0.074~10 | 0~7° | 4~10 | 1~6 | 2*(0.4~0.75) |
AZ-525 | 500*2500 | 2*(0.4~0.75) | ||||
AZ-530 | 500*3000 | 2*(0.4~0.75) | ||||
AZ-1020 | 1000*2000 | 2*(0.4~0.75) | ||||
AZ-1025 | 1000*2500 | 2*(0.4~1.1) | ||||
AZ-1030 | 1000*3000 | 2*(1.1~1.5) | ||||
AZ-1040 | 1000*4000 | 2*(1.1~1.5) | ||||
AZ-1225 | 1200*2500 | 2*(1.1~1.5) | ||||
AZ-1235 | 1200*3500 | 2*(1.1~2.2) | ||||
AZ-1250 | 1200*5000 | 2*(1.1~2.2) | ||||
AZ-1535 | 1500*3500 | 2*(1.1~2.2) | ||||
AZ-1560 | 1500*6000 | 2*(2.2~3.7) | ||||
AZ-1845 | 1800*4500 | 0.074~15 | 2*(2.2~3.7) | |||
AZ-2050 | 2000*5000 | 2*(2.2~3.7) | ||||
AZ-2060 | 2000*6000 | 2*(2.2~3.7) |
प्लास्टिक अनाज विभाजक वाशिंग पाउडर विभाजक
एकल परत बहु परत
नए प्रकार के स्प्रिंग सेपरेटर
अल्ट्रासोनिक प्रणाली का वर्णनः
अल्ट्रासोनिक प्रणाली स्क्रीनिंग तकनीक में एक बड़ा बदलाव है, जिससे कठिन-से-स्क्रीनिंग सामग्री को स्क्रीनिंग करना आसान हो जाता है,और वास्तव में एग्लोमेरेशन के कारण होने वाली जालों को अवरुद्ध करने जैसी स्क्रीनिंग समस्याओं को हल करें।, स्थैतिक बिजली, मजबूत अवशोषण और अनियमित कण आकार। यह बहुत छानने की दक्षता में सुधार करता है और स्क्रीन सेवा जीवन को बहुत बढ़ाता है। यह व्यापक रूप से घर्षण में इस्तेमाल किया जा सकता है,औषधि, पाउडर धातु विज्ञान, बैटरी सामग्री, रसायन, गैर-खनन, खाद्य और अन्य उद्योगों को बारीकी से छानबीन की आवश्यकता होती है।
इस प्रकार की मशीन को AAREAL ब्रांड के वाइब्रेटिंग स्क्रीन मशीन के निम्न आवृत्ति कंपन पर ओवरलैप किया गया है, जिसमें अल्ट्रासोनिक उच्च आवृत्ति कंपन सीधे स्क्रीन पर कार्य करता है।
अल्ट्रासोनिक प्रणाली अल्ट्रासोनिक बिजली स्रोत, अल्ट्रासोनिक ट्रांसड्यूसर, ऊर्जा प्रवाहकीय अंगूठी, कनेक्टिंग रॉड और कनेक्टिंग वायर से बनी है (नीचे चित्र देखें) ।अल्ट्रासोनिक ट्रांसड्यूसर और कनेक्टिंग रॉड एक साथ शिकंजा द्वारा तय कर रहे हैं, और कनेक्टिंग रॉड ऊर्जा प्रवाहकीय अंगूठी के लिए वेल्डेड है।ऊर्जा संवाहक अंगूठी और कनेक्टिंग रॉड एक साथ स्क्रीन और स्क्रीन फिक्सिंग रिंग के साथ एक अल्ट्रासोनिक स्क्रीन फ्रेम बनाते हैंअल्ट्रासोनिक ट्रांसड्यूसर विद्युत ऊर्जा को उच्च आवृत्ति यांत्रिक ऊर्जा में परिवर्तित करता है, जिसे ऊर्जा प्रवाहकीय अंगूठी के माध्यम से पूरे स्क्रीन सतह पर प्रेषित किया जाता है,ताकि जाली से बड़े पाउडर कण उछाल और निलंबित रहने, प्रभावी रूप से जाली से बड़े पाउडर कणों को जाली को अवरुद्ध करने से रोकता है। इसलिए, यह स्क्रीनिंग दक्षता में सुधार, स्क्रीनिंग समय को छोटा और उत्पाद की गुणवत्ता में सुधार कर सकता है।
