खाद्य ग्रेड SS304 1200*2100 मिमी रोटरी ट्रम्बल स्क्रीन चीनी के लिए

1200*2100 मिमी खाद्य ग्रेड स्टेनलेस स्टील रोटरी ट्रम्बल स्क्रीन चीनी के लिए

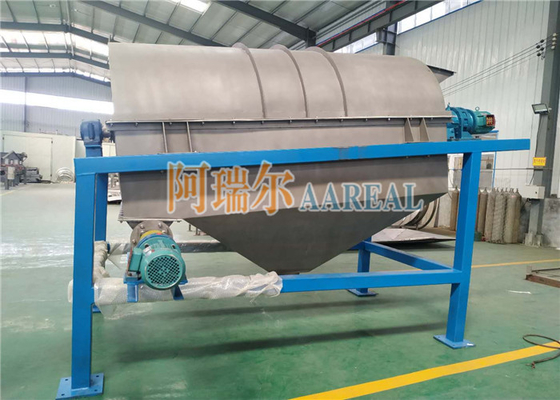

यह हमारी GTS-1221-1S स्टेनलेस स्टील रोटरी ट्रम्बल स्क्रीन है जिसमें स्क्रीन को आसानी से बदलने के लिए सेगमेंटेड स्क्रीन है।यह ग्राहक की आवश्यकता के रूप में छुट्टी बंदरगाह पर पेंच कन्वेयर से लैस है. जीटीएस-1221 का प्रभावी स्क्रीन व्यास 1200 मिमी है, और स्क्रीन की लंबाई 2100 मिमी है। 24 आरपीएम, झुकाव कोण 7 डिग्री और मोटर शक्ति 5.5KW है।
ट्रोमेल स्क्रीन स्क्रीन चिपकने और अवरुद्ध होने की समस्या को दूर करती है जो तब होती है जब विभिन्न कंपन स्क्रीन गीली सामग्री को स्क्रीन करती है,और स्क्रीनिंग प्रणाली के उत्पादन और विश्वसनीयता में सुधार करता है. विभिन्न गुणों की सामग्री, साथ ही गीली और आसानी से बंद सामग्री जैसे कोयले, कोयले के गैंग, कोक त्वरित चूना, आदि की छानबीन के लिए उपयुक्त है।मध्य 10-50 मिमी हैयह उत्पाद उपयोगकर्ताओं द्वारा अच्छी तरह से प्राप्त किया जाता है।
घुमावदार स्क्रीन मुख्य रूप से एक मोटर, एक reducer, एक ड्रम डिवाइस, एक फ्रेम, एक सील कवर, और एक इनलेट और आउटलेट से बना है।मोटर एक युग्मन के माध्यम से reducer के माध्यम से रोलर डिवाइस से जुड़ा हुआ है, और रोलर डिवाइस को अपनी धुरी के चारों ओर घूमने के लिए चलाता है। जब सामग्री ड्रम डिवाइस में प्रवेश करती है, ड्रम डिवाइस के झुकाव और घूर्णन के कारण,स्क्रीन की सतह पर सामग्री घुमाया और लुढ़का है, ताकि योग्य सामग्री ड्रम के बाहरी सर्कल पर स्थित स्क्रीन के माध्यम से और अयोग्य सामग्री ड्रम के अंत के माध्यम से छुट्टी दी जाती है।बिजली संयंत्रों में व्यापक रूप से प्रयोग किया जाता है, कोकिंग प्लांट, निर्माण सामग्री, धातु, रासायनिक, खनन और अन्य उद्योग।

की विशेषताएंचीनी के लिए रोटरी ट्रम्बल स्क्रीन:
1रोलिंग कन्वेयर सिद्धांत को अपनाया जाता है, घर्षण गुणांक छोटा होता है, और सामग्री रोलिंग के माध्यम से स्क्रीन छेद की अवरोधन को कम किया जाता है।
2. कंघी के आकार की स्क्रीन जाल सफाई उपकरण से लैस है.सामग्री को स्क्रीन क्लीनिंग मशीन और स्क्रीन बॉडी के सापेक्ष आंदोलन से अवरुद्ध करना आसान नहीं है.
3. स्थापना झुकाव कोण छोटा है और इसे अवरुद्ध करना आसान नहीं है। इसका उपयोग मुख्य रूप से पाउडर सामग्री के वर्गीकरण के लिए किया जाता है और इसमें एक अच्छा फ़िल्टरिंग प्रभाव होता है।
4पूरी स्क्रीनिंग तंत्र को एक सील धूल कवर में बनाया गया है, जो स्क्रीनिंग प्रक्रिया के दौरान धूल उड़ने और शोर की घटना को समाप्त करता है।
5. सील धूल कवर के दोनों ओर उपकरण अवलोकन खिड़कियां,सील ढक्कन के अंत और सफाई मशीन तंत्र के पक्ष में रखरखाव के लिए तेजी से खोलने वाले दरवाजे हैं, जो उपकरण के रखरखाव के लिए सुविधाजनक है।
6यह स्क्रीन कई गोल फ्लैट स्टील्स से बनी होती है, जिसमें उच्च स्क्रीनिंग दक्षता और लंबे सेवा जीवन होते हैं।

चीनी के लिए रोटरी ट्रम्बल स्क्रीन का कार्य सिद्धांतः

टंबल स्क्रीन की मुख्य संरचना एक बेलनाकार ड्रम है, जो झुका हुआ है और फ्रेम पर स्थापित है। गियर मोटर एक युग्मन के माध्यम से ड्रम डिवाइस से जुड़ा हुआ है,ड्राइविंग ड्रम धुरी दिशा के चारों ओर घूमेगाजब सामग्री ड्रम डिवाइस में प्रवेश करती है, ड्रम डिवाइस के झुकाव और घूर्णन के कारण,स्क्रीन की सतह पर सामग्री पलट दिया और रोल किया जाता है ताकि बारीक सामग्री ट्रॉम स्क्रीन के ड्रम के पीछे के छोर के निचले भाग में डिस्चार्ज पोर्ट के माध्यम से छुट्टी दी जाती है, और मोटी सामग्री ड्रम डिस्चार्ज की पूंछ पर डिस्चार्ज पोर्ट के माध्यम से छुट्टी दी जाती है।तो सामग्री छलनी में फंस गया छलनी अवरुद्ध रोकने के लिए बाहर फेंक दिया जा सकता है.

रोटरी स्क्रीन में सामग्री चलती स्थिति

आवेदन काचीनी के लिए रोटरी ट्रम्बल स्क्रीन​:

ट्रोमेल स्क्रीन का प्रयोग हमेशा अग्निरोधक सामग्री, निम्न स्तरीय कोयला, कोयला कीचड़, तल की राख, रेत वर्गीकरण, रेत पत्थर ब्लॉक वर्गीकरण के लिए किया जाता है।

संरचनाचीनी के लिए रोटरी ट्रम्बल स्क्रीन:

ड्रम स्क्रीन में मुख्य रूप से मोटर,रिड्यूसर,रोलर डिवाइस,फ्रेम, सीलिंग कवर और इनलेट और आउटलेट होते हैं। ड्रम में सामग्री के घूर्णन और रोलिंग के कारण,स्क्रीन छेद में फंस सामग्री स्क्रीन छेद को बंद होने से रोकने के लिए बाहर निकाला जा सकता है.

घुमावदार स्क्रीन फ्रेम पर तिरछे ढंग से लगाई जाती है। मोटर ड्रम यूनिट को अपनी धुरी के चारों ओर घूमने के लिए ड्राइव करने के लिए युग्मन और रिड्यूसर के माध्यम से ड्रम यूनिट से जुड़ा होता है।के बाद सामग्री trommel स्क्रीन में प्रवेश करता है, रोलर डिवाइस के झुकाव और घूर्णन के कारण, सीवे की सतह पर सामग्री को पलटा और रोल किया जाता है,ताकि योग्य सामग्री (सीव के नीचे उत्पाद) ड्रम के पीछे के छोर के तल पर डिस्चार्ज पोर्ट के माध्यम से बाहर निकाला जाए, और अयोग्य सामग्री (ऊपरी स्क्रीन उत्पाद) ड्रम के अंत में डिस्चार्ज पोर्ट के माध्यम से बाहर निकाला जाता है।

1. ड्राइविंग डिवाइस 2. मोटी सामग्री के निर्वहन का उद्घाटन 3. सील कवर

4. ड्रम बॉडी 5. अंडरसाइज मटेरियल डिस्चार्ज ओपनिंग 6. रिटेनिंग प्लेट

7. फ़ीड इनलेट 8. ब्रैकेट

तकनीकी मापदंड काचीनी के लिए रोटरी ट्रम्बल स्क्रीन:
