उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | AAREAL |
प्रमाणन: | ISO9001:2015 |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | negotiable |
पैकेजिंग विवरण: | निर्यात के लिए धूमन-मुक्त प्लाईवुड लकड़ी का केस |
प्रसव के समय: | आदेश की पुष्टि के बाद 20 ~ 30 कार्य दिवस |
भुगतान शर्तें: | टी/टी, एल/सी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति की क्षमता: | 20 सेट प्रति माह |
कंपन रूप: | विद्युत चुम्बकीय कंपन प्रकार कंपन फीडर | सामग्री: | कार्बन स्टील, स्टेनलेस स्टील आदि |
---|---|---|---|
उद्देश्य: | एकसमान और निरंतर भोजन के लिए उपयोग किया जाता है | प्रकार: | बंद प्रकार, खुला प्रकार (वैकल्पिक) |
संबद्ध उपकरण: | बाल्टी लिफ्ट, बेल्ट कन्वेयर, स्क्रीनिंग उपकरण, कोल्हू, चक्की | विशेषताएँ: | उच्च दक्षता, कम बिजली की खपत, ऊर्जा की बचत, कम शोर |
प्रमुखता देना: | वाइब्रेटिंग स्क्रीन फीडर,विद्युत चुम्बकीय कंपन फीडर |

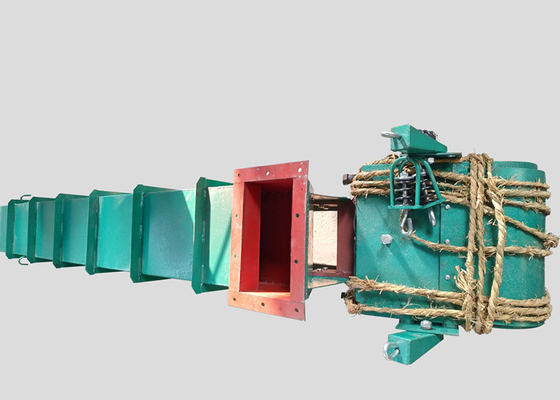

स्टेनलेस स्टील कंपन फीडर मशीन छोटे अनाज पाउडर की एक समान फीडिंग
छोटे अनाज पाउडर को समान रूप से खिलाने के लिए इलेक्ट्रोमैग्नेटिक वाइब्रेटन फीडर का परिचय:
छोटे अनाज पाउडर की एक समान फीडिंग के लिए इलेक्ट्रोमैग्नेटिक वाइब्रेटन फीडर का व्यापक रूप से खनन, धातु विज्ञान, कोयला, निर्माण सामग्री, प्रकाश उद्योग, बिजली, मशीनरी, अनाज और अन्य प्रकार के उद्योगों में उपयोग किया जाता है। इसका उपयोग भंडारण साइलो या हॉपर सजातीय से बड़े पैमाने पर, दानेदार और पाउडर सामग्री के लिए किया जाता है और प्राप्त डिवाइस में निरंतर फीडिंग या मात्रात्मक रूप से फीडिंग के लिए किया जाता है। उदाहरण के लिए, बेल्ट कन्वेयर, बकेट एलेवेटर, स्क्रीनिंग उपकरण, क्रशर, ग्राइंडर और अन्य उपकरणों की मात्रात्मक फीडिंग, स्वचालित बैचिंग और मात्रात्मक पैकेजिंग आदि।
छोटे अनाज पाउडर की एक समान फीडिंग के लिए इलेक्ट्रोमैग्नेटिक वाइब्रेटन फीडर का कार्य सिद्धांत:
इलेक्ट्रोमैग्नेटिक वाइब्रेशन फीडर के इलेक्ट्रोमैग्नेटिक कॉइल का करंट सिंगल फेज हाफ-वेव रेक्टिफिकेशन से होकर गुजरता है। जब कॉइल जुड़ा होता है, तो सकारात्मक आधे सप्ताह में करंट प्रवाहित होता है, और आर्मेचर और आयरन कोर के बीच एक पल्स विद्युत चुम्बकीय बल एक दूसरे को आकर्षित करता है। फिर नाली पीछे की ओर चलती है, मुख्य स्प्रिंग विकृत हो जाती है और एक निश्चित संभावित ऊर्जा संग्रहीत करती है। नकारात्मक अर्ध-चक्र में कुंडल से कोई विद्युत प्रवाह नहीं गुजरता है, और विद्युत चुम्बकीय बल गायब हो जाता है, और मुख्य स्प्रिंग ऊर्जा छोड़ता है। आर्मेचर और लौह कोर विपरीत दिशा में खांचे से आगे बढ़ते हैं, इसलिए विद्युत चुम्बकीय कंपन फीडर एसी बिजली आपूर्ति की आवृत्ति पर प्रति मिनट 3000 बार कंपन करता है। क्योंकि खांचे के निचले तल में रोमांचक बल की क्रिया रेखा के साथ एक निश्चित कोण होता है, खांचे में सामग्री परवलयिक प्रक्षेपवक्र के साथ लगातार आगे बढ़ती है। विद्युत चुम्बकीय कंपन फीडर की फीडिंग मात्रा को सुधारक वोल्टेज को समायोजित करके नियंत्रित किया जा सकता है। फीडर की आपूर्ति एससीआर रेक्टिफायर द्वारा की जाती है। आउटपुट वोल्टेज को थाइरिस्टर के चालन कोण को बदलकर नियंत्रित किया जा सकता है। परिचालन स्थितियों के अनुसार, स्वचालित मात्रात्मक फीडिंग के उद्देश्य को प्राप्त करने के लिए थाइरिस्टर के चालन कोण को नियंत्रित करने के लिए विभिन्न संकेतों का उपयोग किया जा सकता है।
रनिंग फॉल्ट और उपचार विधि छोटे अनाज पाउडर को समान रूप से खिलाने के लिए इलेक्ट्रोमैग्नेटिक वाइब्रेटन फीडर की सुविधा:
नहीं। |
दोष चरित्र | दोष कारण | उपचार विधि |
1 |
बिजली आपूर्ति चालू करने के बाद, मशीन कंपन नहीं करती |
1. फ़्यूज़ उड़ गया | फ़्यूज़ बदलें |
2. कॉइल तार शॉर्ट सर्किट या लीड तार टूट गया है |
प्रतिरोध की जांच के लिए मेगर या ओममीटर का उपयोग करें, शॉर्ट सर्किट को संभालें या लीड तार कनेक्ट करें |
||
2 |
कमजोर कंपन, पोटेंशियोमीटर समायोजित करें छोटे आयाम का प्रतिबिंब दिखाता है, काम मत करो या करंट तेज़ है |
1. एससीआर टूटना | एससीआर (सिलिकॉन नियंत्रित रेक्टिफायर) बदलें |
2. एयर गैप रुकावट, और बीच गैप प्लेट स्प्रिंग की रुकावट |
रुकावट साफ़ करें | ||
3 |
मशीन का शोर बड़ा है. पोटेंशियोमीटर को समायोजित करें, आयाम प्रतिबिंबित होता है अनियमित, एक हिंसक दुर्घटना के साथ |
1. प्लेट स्प्रिंग ब्रेक | नया स्प्रिंग बदलें |
2. वाइब्रेटर और ट्रफ बॉडी जॉइंट बोल्ट टूट जाता है या हार जाता है |
बोल्ट को बदलें या पेंच करें | ||
3.लोहे की कोर और आर्मेचर टकरा गए | वायु अंतराल को मानक 2 मिमी पर समायोजित करें | ||
4 |
मशीन रुक-रुक कर काम करती है या वर्तमान में उतार-चढ़ाव होता है |
तार का तार क्षति |
जांचें कि क्या कॉइल परत या इंटरटर्न शॉर्ट सर्किट है, और क्या लीड वायर कनेक्टर वर्चुअल कनेक्शन है, फिर कॉइल की मरम्मत करें या बदलें |
5 | नो-लोड परीक्षण सामान्य है. |
स्टॉक बिन डिस्चार्जिंग का अनुचित डिज़ाइन छेद फ़ीड गर्त को बड़ा बनाता है स्टॉक कॉलम दबाव |
स्टॉक कॉलम दबाव को कम करने के लिए फ़ीड इनलेट को फिर से डिज़ाइन करें या सुधारें |
भार के बाद आयाम अधिक कम हो जाता है | |||
6 | केवल धारा ऊँचे स्तर पर है, | शायद हवा का अंतर बहुत बड़ा है | वायु अंतराल को मानक 2 मिमी पर समायोजित करें |
बाकी सब सामान्य है |
छोटे अनाज पाउडर की एकसमान खुराक के लिए खुले प्रकार के इलेक्ट्रोमैग्नेटिक वाइब्रेटन फीडर:
नमूना | बी | बी 1 | बी2 | बी 3 | बी4 | एल | एल1 | एल2 | एल3 | एच | एच 1 | एच 2 | H3 |
GZ1 | 200 | 280 | 340 | 296 | 376 | 600 | 209 | 550 | 910 | 100 | 350 | 360 | 485 |
GZ2 | 300 | 388 | 456 | 400 | 506 | 800 | 310 | 660 | 1171 | 120 | 430 | 450 | 600 |
GZ3 | 400 | 496 | 518 | 452 | 574 | 900 | 311 | 790 | 1325 | 150 | 480 | 520 | 675 |
GZ4 | 500 | 620 | 682 | 581 | 762 | 1100 | 413 | 965 | 1615 | 200 | 550 | 645 | 814 |
GZ5 | 700 | 761 | 850 | 650 | 840 | 1200 | 465 | 1050 | 1815 | 250 | 647 | 765 |
980 |
छोटे अनाज पाउडर की एक समान फीडिंग के लिए बंद प्रकार के इलेक्ट्रोमैग्नेटिक वाइब्रेटन फीडर:
नमूना | बी | बी 1 | बी2 | बी 3 | बी4 | एल | एल1 | एल2 | एल3 | एल4 | एच | एच 1 | एच 2 | H3 | एच 4 | आर |
GZ6 | 900 | 1057 | 720 | 860 | 1092 | 1600 | 500 | 1360 | 2410 | 1409 | 250 | 1090 | 1030 | 1530 | 460 | 1800 |
GZ7 | 1100 | 1257 | 840 | 1030 | 1332 | 1800 | 650 | 1465 | 2800 | 1585 | 250 | 1300 | 1130 | 1740 | 500 | 2200 |
GZ8 | 1300 | 1476 | 1000 | 1166 | 1556 | 2200 | 750 | 1800 | 3302 | 1938 | 300 | 1460 | 1340 | 1695 | 607 | 2600 |
GZ9 | 1500 | 1676 | 1010 | 1228 | 1776 | 2400 | 800 | 2000 | 3515 | 2100 | 300 | 1520 | 1440 | 2200 | 660 | 3500 |
मुख्य तकनीकी पैरामीटर छोटे अनाज पाउडर की एकसमान खुराक के लिए इलेक्ट्रोमैग्नेटिक वाइब्रेटन फीडर की सुविधा:
प्रकार | नमूना | क्षमता(टी/एच) | फ़ीड का आकार (मिमी) |
दोहरा कंपन आयाम (मिमी) |
वोल्टेज (वी) |
विद्युत धारा (ए) |
शक्ति (किलोवाट) |
मिलान सीनियंत्रण बॉक्स | ||
क्षैतिज | -10° | कार्यशील वर्तमान | संकेत वर्तमान | |||||||
मूल प्रकार | GZ1 | 5 | 7 | 50 | 1.75 | 220 | 1.34 | 1 | 0.06 | XKZ-5G2 |
GZ2 | 10 | 14 | 50 | 3.0 | 2.3 | 0.15 | ||||
GZ3 | 25 | 35 | 75 | 4.58 | 3.8 | 0.2 | ||||
GZ4 | 50 | 70 | 100 | 8.4 | 7 | 0.45 | XKZ-20G2 | |||
GZ5 | 100 | 140 | 150 | 12.7 | 10.6 | 0.65 | ||||
GZ6 | 150 | 210 | 200 | 1.5 | 380 | 16.4 | 13.3 | 1.2 | XKZ-20G3 | |
GZ7 | 250 | 350 | 250 | 24.6 | 20 | 3 | ||||
GZ8 | 400 | 560 | 300 | 39.4 | 32 | 4 | ||||
GZ9 | 600 | 840 | 350 | 47.6 | 38.6 | 5.5 | XKZ-200G3 | |||
GZ10 | 750 | 1050 | 500 | 39.4*2 | 32*2 | 4*2 | XKZS-200G3 | |||
GZ11 | 1000 | 1400 | 500 | 47.6*2 | 38.6*2 | 5.5*2 | ||||
ऊपर कंपन प्रकार | GZ3S | 25 | 35 | 75 | 1.75 | 220 | 4.58 | 3.8 | 0.2 | XKZ-5G2 |
GZ4S | 50 | 70 | 100 | 8.4 | 7 | 0.45 | XKZ-20G2 | |||
GZ5S | 100 | 140 | 150 | 12.7 | 10.6 | 0.65 | ||||
GZ6S | 150 | 210 | 200 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | XKZ-20G3 | |
GZ7S | 250 | 350 | 250 | 24.6 | 0 | 3 | XKZ-100G3 | |||
GZ8S | 400 | 560 | 300 | 39.4 | 32 | 4 | ||||
बंद प्रकार | GZ1F | 4 | 5.6 | 40 | 1.75 | 220 | 1.34 | 1 | 0.06 | XKZ-5G2 |
GZ2F | 8 | 11.2 | 40 | 3 | 2.3 | 0.15 | ||||
GZ3F | 20 | 28 | 60 | 4.58 | 3.8 | 0.2 | ||||
GZ4F | 40 | 56 | 60 | 8.4 | 7 | 0.45 | XKZ-20G2 | |||
GZ5F | 80 | 112 | 80 | 12.7 | 10.6 | 0.65 | ||||
GZ6F | 120 | 168 | 80 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | XKZ-20G3 |
1. ऊर्जा की बचत और उच्च दक्षता, उपयोग में आसान, कम निवेश, छोटी मात्रा, हल्के वजन, सुविधाजनक रखरखाव।
2. कोई घूमने वाला भाग नहीं। बियरिंग, रिड्यूसिंग मैकेनिज्म और चिकनाई वाले तेल आदि की कोई आवश्यकता नहीं है।
3. कम बिजली की खपत, छोटा स्टार्टअप करंट, कम शोर।
4. फ़ीड गर्त का घिसाव छोटा है। बड़ी टूट-फूट के साथ सामग्री पहुंचाने के लिए उपयुक्त
5. इलेक्ट्रॉनिक स्केल या माइक्रो कंप्यूटर नियंत्रण से सुसज्जित होने पर उपकरण स्वचालन का एहसास कर सकता है।
6. कंपन उत्तेजक शुरू होने के बाद, आयाम तुरंत स्थिर मूल्य प्राप्त कर सकता है।
7. तात्कालिक आयाम में वाइब्रेटर शुरू होने से स्थिर मूल्य प्राप्त हो सकता है, पार्किंग के दौरान समान तात्कालिक आयाम गायब होने के तुरंत बाद, जो स्वचालित नियंत्रण की सटीकता को बढ़ा सकता है, साथ ही फीडर सीधे पूर्ण लोड स्थिति में शुरू हो सकता है। इसी प्रकार, रुकने पर आयाम तुरंत गायब हो जाता है। इस तरह स्वचालित नियंत्रण की सटीकता को बढ़ाया जा सकता है, और साथ ही, फीडर को सीधे पूर्ण लोडिंग केस पर शुरू किया जा सकता है।
छोटे अनाज पाउडर को समान रूप से खिलाने के लिए इलेक्ट्रोमैग्नेटिक वाइब्रेटन फीडर का अनुप्रयोग:
कोयला गैंग, कोयला पाउडर, ग्रेनाइट, लौह अयस्क, नदी कंकड़, बेसाल्ट, चूना पत्थर, डोलोमाइट, क्वार्ट्ज रेत, कैल्शियम कार्बोनेट, दुर्दम्य, काओलिन, पोटाश फेल्डस्पार, जस्ता और अन्य सामग्री।
