| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | AAREAL |
| प्रमाणन: | ISO9001:2015 |
| मॉडल संख्या: | एलएस/जीएक्स |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | निर्यात के लिए धूमन-मुक्त प्लाईवुड लकड़ी का केस |
| प्रसव के समय: | आदेश की पुष्टि के बाद 20 ~ 30 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 10 सेट |
| शाफ्ट रहित पेंच कन्वेयर: | चिपचिपी और उलझी हुई सामग्री को पहुंचाने के लिए उपयुक्त | शाफ्ट स्क्रू कन्वेयर: | गैर-चिपचिपा शुष्क पाउडर सामग्री और छोटे कण सामग्री के लिए उपयुक्त |
|---|---|---|---|
| आकार के अनुसार वर्गीकरण: | यू-आकार का गर्त पेंच कन्वेयर, ट्यूबलर स्क्रू कन्वेयर | संवहन कोण द्वारा वर्गीकरण: | क्षैतिज पेंच कन्वेयर, झुका हुआ पेंच कन्वेयर, ऊर्ध्वाधर पेंच कन्वेयर |
| संप्रेषण प्रपत्र द्वारा वर्गीकरण: | शाफ्ट स्क्रू कन्वेयर, शाफ्टलेस स्क्रू कन्वेयर | विशेषताएँ: | सरल संरचना, छोटे क्रॉस सेक्शन का आकार, अच्छी सीलिंग, विश्वसनीय कार्य, कम लागत, मध्यवर्ती लोडिंग और अ |
| आवेदन: | कोयला खदानें, राख, लावा, सीमेंट, अनाज आदि जैसे पाउडरयुक्त, दानेदार और छोटे ब्लॉक सामग्री के क्षैतिज | अनुपयुक्त सामग्री: | नाशवान, चिपचिपी और एकत्रित सामग्री |
| प्रमुखता देना: | हल्के वजन का कन्वेयर बेल्ट,बाल्टी लिफ्ट कन्वेयर |
||
औद्योगिक ऊर्ध्वाधर बाल्टी कन्वेयर प्रणाली स्टेनलेस स्टील छोटे कब्जे वाले स्थान
थोक सामग्रियों के लिए औद्योगिक पेंच कन्वेयर का परिचय:
थोक सामग्री के लिए औद्योगिक स्टेनलेस स्टील वर्टिकल स्क्रू कन्वेयर सिस्टम एक व्यापक रूप से इस्तेमाल किया कन्वेयर उपकरण है। कन्वेयर दिशा से विभाजित दो प्रकार के स्क्रू कन्वेयर हैं,एक क्षैतिज पेंच कन्वेयर है, और एक और ऊर्ध्वाधर पेंच कन्वेयर है। कन्वेयर ढीले सामग्री जैसे सभी प्रकार के पाउडर, दाने और छोटे ब्लॉक के लिए उपयोग किया जाता है। पेंच कन्वेयर स्टील से बना है।

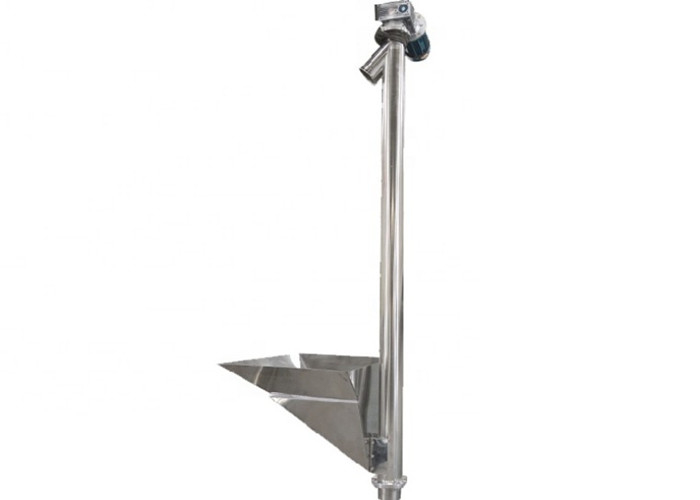

ऊर्ध्वाधर पेंच कन्वेयर बहुत तेज ढलानों पर या पूरी तरह से ऊर्ध्वाधर विभिन्न प्रकार की थोक सामग्रियों को उठाने के लिए एक बहुत ही कुशल समाधान है। ट्यूब प्रकार के पेंच कन्वेयर हल्के वजन के हैं,शांत और बंदकॉम्पैक्ट डिजाइन के कारण, ऊर्ध्वाधर पेंच कन्वेयर लगभग किसी भी संयंत्र के लेआउट में फिट हो सकता है।ऊर्ध्वाधर पेंच कन्वेयर किसी भी थोक सामग्री हैंडलिंग प्रक्रिया का एक लागत प्रभावी और विश्वसनीय घटक हैट्यूब प्रकार के पेंच कन्वेयर को उपयोगकर्ताओं की आवश्यकताओं के अनुसार विभिन्न व्यास, विभिन्न लंबाई और विभिन्न झुकाव डिग्री में अनुकूलित किया जा सकता है।
मुख्य विशेषताएंकाबड़े पैमाने पर सामग्री के लिए औद्योगिक पेंच कन्वेयरः
1सरल संरचना, छोटी जगह।
2उच्च विश्वसनीयता, कम रखरखाव।
3कई फ़ीडिंग पोर्ट और डिस्चार्जिंग पोर्ट उपलब्ध हैं।
4उत्पादन लाइन बनाने में आसान, पैकेजिंग उपकरण, भंडारण उपकरण, मिश्रण उपकरण या स्क्रीनिंग उपकरण से जुड़ा जा सकता है।
5. हपर या चलने वाले पहियों और अन्य के साथ अनुकूलित।
6- विश्वसनीय सील।
7खरीद, स्थापना और संचालन के लिए आर्थिक।
कार्य सिद्धांतकाबड़े पैमाने पर सामग्री के लिए औद्योगिक पेंच कन्वेयरः
पेंच कन्वेयर में घुमावदार पेंच का उपयोग किया जाता है जो स्थिर आवरण के साथ सामग्री को स्थानांतरित करता है। घुमावदार सर्पिल ब्लेड सामग्री को पेंच परिवहन करने के लिए स्थानांतरित करता है,और बल है कि सामग्री पेंच ब्लेड के साथ घूर्णन नहीं करता है सामग्री के अपने वजन और सामग्री के लिए पेंच कन्वेयर आवरण के घर्षण प्रतिरोध है. सर्पिल ब्लेड पेंच कन्वेयर के घूर्णी शाफ्ट के लिए वेल्डेड कर रहे हैं. ब्लेड की सतह के आकार ठोस सतह प्रकार, बेल्ट सतह प्रकार है,ब्लेड सतह प्रकार और अन्य प्रकार विभिन्न सामग्री के अनुसार ले जाया जा रहा है. पेंच कन्वेयर के पेंच शाफ्ट में सामग्री की गतिशील दिशा के अंत में एक धक्का असर होता है ताकि सामग्री के साथ पेंच अक्षीय प्रतिक्रिया बल दिया जा सके। जब मशीन की लंबाई लंबी होती है,एक मध्यवर्ती लटकन असर जोड़ा जाना चाहिए.
तकनीकी पैरामीटरकाऔद्योगिक ट्यूबलर ट्रॉफ क्षैतिज पेंच कन्वेयर थोक सामग्रियों के लिएः
| LS प्रकार | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| जीएक्स प्रकार | 200 | 250 | 300 | 400 | 500 | ||||||
| पेंच व्यास (मिमी) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| पेंच पिच (मिमी) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| घूर्णन गति (r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| ढोने की क्षमता QΦ=0.33 (m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| शक्ति Pd 1=10m (KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| शक्ति Pd 1=30m (KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| घूर्णन गति (r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| ढोने की क्षमता QΦ=0.33 (m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| शक्ति Pd 1=10m (KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| शक्ति Pd 1=30m (KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| घूर्णन गति (r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| ढोने की क्षमता QΦ=0.33 (m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| शक्ति Pd 1=10m (KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| शक्ति Pd 1=30m (KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| घूर्णन गति (r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| ढोने की क्षमता QΦ=0.33 (m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| शक्ति Pd 1=10m (KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| शक्ति Pd 1=30m (KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
तकनीकी मापदंडकाबड़े पैमाने पर सामग्री के लिए औद्योगिक पेंच कन्वेयरः
| विनिर्देश | मुख्य तकनीकी प्रदर्शन | ड्राइविंग डिवाइस | ड्राइविंग डिवाइस | वजन (किलो) |
|||
| मॉडल | लम्बाई (मिमी) |
क्षमता (सिमेंट) (टी/घंटा) |
घूर्णन गति मिन-1 |
कम करनेवाला | मोटर | ||
| मॉडल | गति अनुपात | शक्ति (kw) |
|||||
| GX200 | -10 | 9 | 60 | ZQ250 | 23.34 | 1.1 | 726 |
| GX200 | -20 | 9 | 60 | ZQ250 | 23.34 | 1.5 | 1258 |
| GX250 | -10 | 15.6 | 60 | ZQ250 | 23.34 | 2.2 | 960 |
| GX250 | -20 | 15.6 | 60 | ZQ250 | 23.34 | 3 | 1750 |
| GX300 | -10 | 21.2 | 60 | ZQ350 | 23.34 | 3 | 1373 |
| GX300 | -20 | 21.2 | 60 | ZQ350 | 23.34 | 4 | 2346 |
| GX400 | -10 | 51 | 60 | ZQ400 | 23.34 | 5.5 | 1911 |
| GX400 | -20 | 51 | 60 | ZQ500 | 23.34 | 11 | 2049 |
| GX500 | -10 | 87.5 | 60 | ZQ400 | 23.34 | 7.5 | 2381 |
| GX500 | -20 | 87.5 | 60 | ZQ650 | 23.34 | 18.5 | 5389 |
| GX600 | -10 | 134.2 | 45 | ZQ750 | 23.34 | 22 | 3880 |
| GX600 | -10 | 134.2 | 45 | ZQ850 | 23.34 | 55 | 7090 |
स्थापना आकार तालिकाकाथोक सामग्रियों के लिए पेंच कन्वेयरः
| मॉडल | W | ए | बी | सी | D | एन | Q | Y | L | क | आर | एस | पी | ओ | H | वी | J | टी | जी | L |
| LS100 | 2500 | 100 | 180 | 146 | 10 | 4 | 180 | 190 | 90 | 112 | 180 | 112 | 60 | 178 | 120 | 160 | 14 | 163 | 1500 2000 2500 |
3500-40000 |
| LS160 | 2500 | 160 | 240 | 206 | 10 | 4 | 200 | 190 | 112 | 150 | 200 | 150 | 60 | 270 | 120 | 160 | 14 | 190 | ||
| LS200 | 3000 | 200 | 300 | 256 | 14 | 8 | 225 | 190 | 112 | 180 | 225 | 180 | 60 | 308 | 160 | 200 | 14 | 212 | ||
| LS250 | 3000 | 250 | 350 | 306 | 14 | 8 | 250 | 190 | 140 | 224 | 250 | 224 | 60 | 336 | 200 | 250 | 18 | 240 | 40000-80000 | |
| LS315 | 3000 | 315 | 425 | 370 | 14 | 8 | 330 | 190 | 214 | 280 | 390 | 250 | 60 | 443 | 300 | 350 | 20 | 340 | ||
| LS400 | 3000 | 400 | 500 | 456 | 14 | 8 | 350 | 190 | 224 | 355 | 390 | 280 | 60 | 533 | 320 | 400 | 24 | 384 | ||
| LS500 | 3000 | 500 | 600 | 556 | 14 | 8 | 400 | 190 | 280 | 400 | 400 | 340 | 80 | 662 | 400 | 500 | 24 | 440 | 2000 3500 3500 |
5500-80000 |
| LS630 | 3000 | 630 | 730 | 686 | 14 | 8 | 450 | 190 | 355 | 500 | 450 | 420 | 80 | 763 | 500 | 630 | 24 | 555 | ||
| LS800 | 3000 | 800 | 920 | 868 | 18 | 16 | 550 | 340 | 450 | 630 | 550 | 520 | 80 | 970 | 632 | 800 | 30 | 650 | ||
| LS1000 | 3000 | 1000 | 1120 | 1068 | 18 | 16 | 650 | 360 | 560 | 710 | 650 | 630 | 80 | 1190 | 710 | 1000 | 30 | 760 | 6000-60000 | |
| LS1250 | 3000 | 1250 | 1370 | 1318 | 18 | 16 | 800 | 380 | 710 | 800 | 800 | 760 | 80 | 1440 | 800 | 1250 | 30 | 910 |
आवेदनकाथोक सामग्रियों के लिए पेंच कन्वेयरः
पेंच कन्वेयर का व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है, जैसे कि निर्माण सामग्री, रासायनिक उद्योग, विद्युत ऊर्जा, धातु विज्ञान, कोयले, अनाज आदि।यह क्षैतिज या ढलान पाउडर ले जाने के लिए उपयुक्त है, कणित और छोटे कण सामग्री, जैसे कोयले, राख, स्लग, सीमेंट, अनाज आदि। सामग्री का तापमान 200°C से कम है।
स्क्रू कन्वेयर ऐसी सामग्री को ले जाने के लिए उपयुक्त नहीं है जो खराब हो सकती है, बड़ी चिपचिपाहट और आसानी से जमा हो सकती है।
यदि ढोने के झुकाव के कोण का आकार बहुत अधिक है, तो कृपया जीएक्स श्रृंखला पेंच कन्वेयर चुनें।
भारी माल के लिए औद्योगिक का वर्गीकरणः
| द्वारा Conveying कोण | क्षैतिज पेंच कन्वेयर, झुकाव पेंच कन्वेयर, ऊर्ध्वाधर पेंच कन्वेयर |
| प्रपत्र भेजकर | शाफ्ट स्क्रू कन्वेयर, शाफ्टलेस स्क्रू कन्वेयर |
| आकार के अनुसार | यू-आकार के नालीदार पेंच कन्वेयर, ट्यूबलर पेंच कन्वेयर |

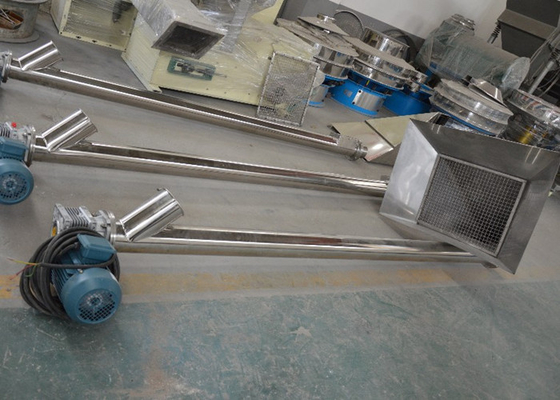

जीएक्स ट्यूबलर स्क्रू कन्वेयर एलएस यू के आकार का ट्रॉफ स्क्रू कन्वेयर (बंद और खुला)
डबल हेलिक्स स्क्रू कन्वेयर मल्टीपल डिस्चार्ज छेद स्क्रू कन्वेयर
शाफ्टलेस स्क्रू कन्वेयर
झुका हुआ पेंच कन्वेयर वर्टिकल पेंच कन्वेयर
