| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | AAREAL |
| प्रमाणन: | ISO9001:2015 |
| मॉडल संख्या: | टीएच, एचएल |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मशीन के लिए प्लास्टिक फिल्म, और स्पेयर पार्ट्स के लिए प्लाईवुड लकड़ी का केस |
| प्रसव के समय: | आदेश की पुष्टि के बाद 20 ~ 30 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 10 सेट |
| उठाने वाला घटक: | रिंग चेन के दो टुकड़े, व्हील रिम संयुक्त स्प्रोकेट को अपनाता है | सामान उठाने की ऊंचाई: | अधिकतम. 40 मीटर |
|---|---|---|---|
| स्प्रोकेट गति: | 31.8~69.71 आरपीएम | संवहन क्षमता: | 15.77～185 m³/घंटा |
| बाल्टी प्रकार: | मध्यम गहरी बाल्टी, गहरी बाल्टी | विशेषताएँ: | बड़ी संदेश क्षमता, कॉम्पैक्ट संरचना, छोटी मंजिल की जगह, सुचारू संचालन, आसान रखरखाव, लंबी सेवा जीवन, |
| उद्देश्य: | बड़ी पीसने वाली संपत्ति के साथ पाउडर, अनाज और छोटे ब्लॉक सामग्री के लंबवत परिवहन के लिए उपयुक्त | लागू सामग्री: | कोयला, सीमेंट क्लिंकर, रेत, बजरी, उर्वरक, अनाज, चूना पत्थर, जिप्सम आदि। |
| प्रमुखता देना: | औद्योगिक कन्वेयर बेल्ट,हल्के वजन का कन्वेयर बेल्ट |
||

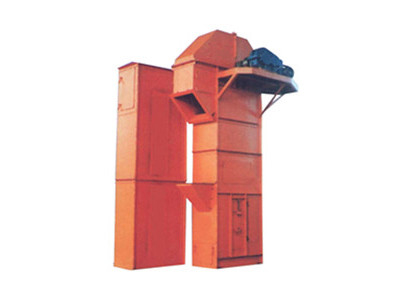

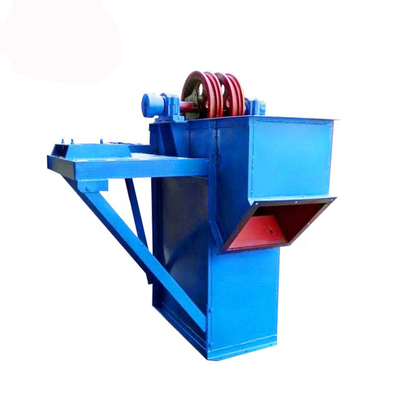

चूना पत्थर और सीमेंट क्लिंकर के लिए उच्च दक्षता रिंग चेन बाल्टी लिफ्ट
रिंग चेन बाल्टी लिफ्ट का अवलोकन:
TH, HL रिंग चेन बाल्टी लिफ्ट बड़े घर्षण पाउडर, दानेदार और छोटे ब्लॉक सामग्री जैसे अनाज, कोयला, सीमेंट, कुचल अयस्क आदि के ऊर्ध्वाधर परिवहन के लिए उपयुक्त है।उठाने की ऊंचाई 40 मीटर तक है.
TH प्रकार का बाल्टी लिफ्ट एक प्रकार का रिंग चेन लिफ्ट है। यह मशीन दो प्रकार के बाल्टी से लैस है।
1मध्यम गहरी बाल्टी (ZH):गीली चिपचिपी सामग्रियों जैसे चीनी, गीली रेत आदि को ले जाने के लिए प्रयोग किया जाता है।
2गहरी बाल्टी (SH):सूखे, ढीले, आसानी से फेंकने वाले छोटे टुकड़ों जैसे सीमेंट, कोयला, बजरी आदि के परिवहन के लिए प्रयोग किया जाता है।
यदि निचला भाग गुरुत्वाकर्षण स्वचालित तनाव उपकरण को अपनाता है, तो यह निरंतर तनाव बनाए रख सकता है और फिसलने या श्रृंखला से बाहर निकलने से बच सकता है। जब बाल्टी अवरुद्ध होती है, तो एक निश्चित सहिष्णुता होती है,प्रभावी ढंग से चलती भागों की रक्षा.
सामग्री का तापमान 250°C से अधिक नहीं होना चाहिए।
TH प्रकार JB3926-85 ऊर्ध्वाधर बाल्टी लिफ्ट मानक डिजाइन के अनुसार बनाया जाता है, जो पहले विचार किया जाना चाहिए। कनेक्शन आकार के अलावा, एचएल बाल्टी लिफ्ट श्रृंखला,व्हीलचेयर और टेन्सर TH प्रकार के साथ समान हैं.
रिंग चेन बाल्टी लिफ्ट की विशेषताएंः
1- कॉम्पैक्ट संरचना और छोटे फर्श स्थान।
2पहिया रिम संयुक्त रैक को अपनाता है, जिसे बदलने के लिए सुविधाजनक है।
3. चेन ट्रिप और फिसलने से बचने के लिए स्वचालित टेन्सनिंग डिवाइस के साथ।
4सुचारू संचालन, आसान रखरखाव, लंबी सेवा जीवन।
तकनीकी रिंग चेन बाल्टी लिफ्ट के मापदंड:
| मॉडल | HL300 | HL400 | TH315 | TH400 | TH500 | TH630 | TH800 | TH1000 | |||||||||
| बाल्टी प्रकार | Q | एस | Q | एस | झह | श | झह | श | झह | श | झह | श | झह | श | घ | श | |
| क्षमता (m3/h) | 24 | 28 | 45 | 47 | 21 | 36 | 36 | 56 | 45 | 70 | 68 | 110 | 87 | 141 | 141 | 220 | |
| बाल्टी की चौड़ाई (मिमी) | 300 | 400 | 315 | 400 | 500 | 630 | 800 | 1000 | |||||||||
| बाल्टी की मात्रा (एल) | 4.4 | 5.2 | 10 | 10.5 | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 | 23.3 | 37.5 | 37.6 | 58 | |
| बाल्टियों का पिच (मिमी) | 500 | 600 | 500 | 600 | 688 | 688 | 920 | 920 | |||||||||
| चेन | φ18×50 | φ18×50 | φ18×50 | φ18×50 | φ22×86 | φ22×86 | Φ26×92 | Φ26×92 | |||||||||
| प्रोकेट पिच व्यास (मिमी) | 630 | 630 | 630 | 710 | 800 | 900 | 1000 | 1250 | |||||||||
| बाल्टी गति (m/s) | 1.4 | 1.4 | 1.4 | 1.4 | 1.5 | 1.5 | 1.6 | 1.6 | |||||||||
| सामग्री अधिकतम ब्लॉक आकार (मिमी) | 40 | 50 | 45 | 55 | 65 | 75 | 85 | 100 | |||||||||
नोट्स:
1तालिका में बाल्टी वॉल्यूम गणना मूल्य है।
2. TH प्रकार के बाल्टी लिफ्ट का बाल्टी उपयोग
मध्यम गहरी बाल्टीः गीली चिपचिपी सामग्री जैसे चीनी, गीली रेत आदि को ले जाने के लिए।
गहरी बाल्टीः भारी पाउडर और छोटे थोक सामग्री जैसे सीमेंट, रेत, कोयले आदि के परिवहन के लिए।
3. एचएल प्रकार के बाल्टी लिफ्ट का बाल्टी उपयोग
Q ️छोटी गोल तल वाली बाल्टीः नम पदार्थों को ढोने के लिए, आसानी से जमा हो जाती है, फेंकना मुश्किल होता है।
गहरी गोल तल की बाल्टीः सूखी, ढीली सामग्री और फेंकने में आसान सामग्री, जैसे सीमेंट, कोयला ब्रिकेट, बजरी, क्वार्ट्ज आदि।
4तन्यता बल की गणना
G=40+0.232*Q*H
Q-- क्षमता ((t/h),
H-- उठाने की ऊँचाई (मिमी),
G-- तन्यता बल (किलो)
