| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | AAREAL |
| प्रमाणन: | ISO9001:2015 |
| मॉडल संख्या: | टीडी |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मशीन के लिए प्लास्टिक फिल्म, और स्पेयर पार्ट्स के लिए प्लाईवुड लकड़ी का केस |
| प्रसव के समय: | आदेश की पुष्टि के बाद 20 ~ 30 कार्य दिवस |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 5 सेट |
| उठाने वाला घटक: | उच्च शक्ति वाला रबर कन्वेयर बेल्ट | सामान उठाने की ऊंचाई: | अधिकतम. 40 मीटर |
|---|---|---|---|
| बाल्टी प्रकार: | Q (उथली बाल्टी), H (चाप तली बाल्टी), zh (मध्यम और गहरी बाल्टी), sh (गहरी बाल्टी) | विशेषताएँ: | बड़ी संवहन क्षमता, सरल संरचना, आसान स्थापना, समायोजित करने में आसान, मरम्मत और रखरखाव |
| उद्देश्य: | पाउडर, दानेदार और छोटे, कम पीसने वाले सामग्रियों के ऊर्ध्वाधर परिवहन के लिए उपयोग किया जाता है, जिनक | लागू सामग्री: | अनाज, कोयला, रेत, कोक, सीमेंट, कुचला हुआ अयस्क आदि। |
| प्रमुखता देना: | औद्योगिक कन्वेयर बेल्ट,हल्के वजन का कन्वेयर बेल्ट |
||

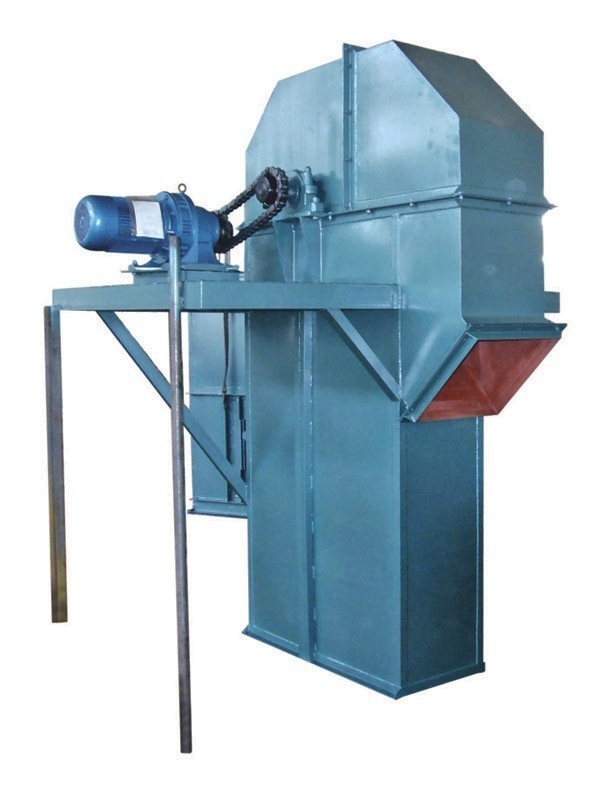

बेल्ट प्रकार औद्योगिक कन्वेयर सिस्टम सीमेंट / एग्रीगेट्स के लिए बाल्टी लिफ्ट
बेल्ट प्रकार के बाल्टी लिफ्ट का अनुप्रयोगः
बेल्ट प्रकार की बाल्टी लिफ्ट धूल, दानेदार और छोटे ब्लॉक कम घर्षण वाले थोक सामग्री जैसे अनाज, मक्का, कोयला, सीमेंट, कुचल अयस्क आदि के ऊर्ध्वाधर परिवहन के लिए उपयुक्त है।लिफ्ट की ऊंचाई 40 मीटर तक पहुंच सकती हैसामग्री का तापमान 60°C से कम है। पारंपरिक डी-प्रकार के बाल्टी लिफ्ट की तुलना में, उच्च परिवहन दक्षता, विभिन्न प्रकार के बाल्टी, पहली पसंद होनी चाहिए।
1डी प्रकार की तुलना में, टीडी प्रकार की समान बाल्टी चौड़ाई के साथ परिवहन क्षमता लगभग दोगुनी है।
2कर्षण भागों में उच्च तन्यता और लंबे जीवन के साथ उच्च शक्ति वाले रबर कन्वेयर बेल्ट को अपनाया जाता है।
3सरल संरचना, आसान स्थापना, आसान समायोजन, मरम्मत और रखरखाव।
बेल्ट प्रकार के बाल्टी लिफ्ट की विशेषताएंः
1. छोटी ड्राइविंग शक्ति
बेल्ट प्रकार का बाल्टी लिफ्ट इनफ्लो प्रकार का फ़ीडिंग और गुरुत्वाकर्षण प्रेरण प्रकार का डिस्चार्ज अपनाता है। यह परिवहन के लिए गहन व्यवस्था बड़े क्षमता वाले हॉपर का उपयोग करता है।कोई नहीं सामग्री उठाने के दौरान कोई लौटने और खुदाई घटना नहीं हैइसलिए, प्रतिक्रिया शक्ति कम है।
2. व्यापक उठाने की सीमा
इस बेल्ट प्रकार के बाल्टी लिफ्ट सामग्री प्रकार और विशेषताओं के लिए कुछ आवश्यकताओं है। यह न केवल पाउडर, दानेदार और साधारण थोक सामग्री उठा सकते हैं,लेकिन यह भी मजबूत घर्षण या पीसने सामग्री उठा सकते हैंअच्छी सीलिंग और कम पर्यावरण प्रदूषण
3. अच्छी चलने की विश्वसनीयता
उन्नत डिजाइन सिद्धांत और मशीनिंग विधि मशीन संचालन की विश्वसनीयता सुनिश्चित करती है। परेशानी मुक्त समय 20000 घंटे से अधिक है। बाल्टी लिफ्ट सुचारू रूप से चलता है,इस प्रकार उच्च उठाने की ऊंचाई प्राप्त कर सकते हैं.
4. लंबी सेवा जीवन
बेल्ट प्रकार के बाल्टी लिफ्ट में इनफ्लो प्रकार का फ़ीडिंग अपनाया जाता है। बाल्टी के साथ सामग्री खोदने की कोई आवश्यकता नहीं है। सामग्री के बीच एक्सट्रूज़न और टक्कर शायद ही कभी होती है।मशीन यह सुनिश्चित करने के लिए डिज़ाइन किया गया है कि खिला और उतारने में सामग्री बिखरे नहीं होगा, जो घर्षण पहनने को रोकता है।
बेल्ट प्रकार के बाल्टी लिफ्टों की ड्राइविंग कॉन्फ़िगरेशन तालिकाः
| मॉडल | ट्रांसमिशन डिवाइस का मॉडल | शक्ति (किलोवाट) | मोटर | रिड्यूसर मॉडल | |
| दाएं ट्रांसमिशन डिवाइस | बाएं ट्रांसमिशन डिवाइस | ||||
| TD100 | C1 | 1.5 | Y100L-6 | 250-VI-3Z | 250-VI-4Z |
| C2 | 2.2 | Y112M-6 | |||
| TD160 | C1 | 3 | Y132S-6 | 350-VI-3Z | 350-VI-4Z |
| C2 | 4 | Y132M1-6 | |||
| C3 | 5.5 | Y132M2-6 | 400-VI-3Z | 400-VI-4Z | |
| C4 | 7.5 | Y160M-6 | |||
| TD250 | C1 | 5.5 | Y132M2-6 | 400-VI-3Z | 400-VI-4Z |
| C2 | 7.5 | Y160M-6 | |||
| C3 | 11 | Y160L-6 | 500-VI-3Z | 500-VI-4Z | |
| C4 | 15 | Y180L-6 | |||
| TD315 | C1 | 7.5 | Y160M-6 | 400-VI-3Z | 400-VI-4Z |
| C2 | 11 | Y160L-6 | 500-VI-3Z | 500-VI-4Z | |
| C3 | 15 | Y180L-6 | |||
| C4 | 18.5 | Y200L1-6 | 650-VI-3Z | 650-VI-4Z | |
| TD400 | C1 | 15 | Y180L-6 | 500-VI-3Z | 500-VI-4Z |
| C2 | 18.5 | Y200L1-6 | 650-VI-3Z | 650-VI-4Z | |
| C3 | 22 | Y200L2-6 | |||
| C4 | 30 | Y225M-6 | |||
| TD500 | C1 | 18.5 | Y200L1-6 | 650-VI-3Z | 650-VI-4Z |
| C2 | 22 | Y200L2-6 | |||
| C3 | 30 | Y225M-6 | |||
| C4 | |||||
| TD630 | C1 | 22 | Y200L2-6 | 650-VI-3Z | 650-VI-4Z |
| C2 | 30 | Y225M-6 | |||
बेल्ट प्रकार के बाल्टी लिफ्ट की तकनीकी पैरामीटर तालिकाः
| मॉडल | TD160 | TD250 | TD315 | TD400 | ||||||||||||||
| बाल्टी प्रकार | Q | h | zD | एसडी | Q | h | zD | एसडी | Q | h | zD | एसडी | Q | h | zD | एसडी | ||
| क्षमता (m3/h) | 5.4 | 9.6 | 9.6 | 16 | 12 | 22 | 23 | 35 | 17 | 30 | 25 | 40 | 24 | 46 | 41 | 66 | ||
| बाल्टी की चौड़ाई (मिमी) | 160 | 250 | 315 | 400 | ||||||||||||||
| बाल्टी की मात्रा (एल) | 0.5 | 0.9 | 4.2 | 1.9 | 1.3 | 2.2 | 3.0 | 4.6 | 2 | 3.6 | 3.8 | 5.8 | 3.1 | 5.6 | 5.9 | 9.4 | ||
| बाल्टियों का पिच (मिमी) | 280 | 350 | 360 | 450 | 400 | 500 | 480 | 560 | ||||||||||
| बेल्ट चौड़ाई (मिमी) | 200 | 300 | 400 | 500 | ||||||||||||||
| बाल्टी गति (m/s) | 1.4 | 1.6 | 1.6 | 1.8 | ||||||||||||||
| सामग्री अधिकतम ब्लॉक आकार (मिमी) | 25 | 35 | 45 | 55 | ||||||||||||||
| मॉडल | TD500 | TD630 | TD160 | TD250 | TD350 | TD450 | ||||||||||||
| बाल्टी प्रकार | Q | h | zD | एसडी | h | zD | एसडी | Q | एस | Q | एस | Q | एस | Q | एस | |||
| क्षमता (m3/h) | 38 | 70 | 58 | 92 | 85 | 89 | 142 | 4.7 | 8 | 18 | 22 | 25 | 42 | 50 | 72 | |||
| बाल्टी की चौड़ाई (मिमी) | 500 | 630 | 160 | 250 | 350 | 450 | ||||||||||||
| बाल्टी की मात्रा (एल) | 4.8 | 9 | 9.3 | 15 | 14 | 14.6 | 23.5 | 0.65 | 1.1 | 2.6 | 3.2 | 7 | 7.8 | 14.5 | 15 | |||
| बाल्टियों का पिच (मिमी) | 500 | 625 | 710 | 300 | 400 | 500 | 640 | |||||||||||
| बेल्ट चौड़ाई (मिमी) | 600 | 700 | 200 | 300 | 400 | 500 | ||||||||||||
| बाल्टी गति (m/s) | 1.8 | 2 | 1 | 1.25 | 1.25 | 1.25 | ||||||||||||
| सामग्री अधिकतम ब्लॉक आकार (मिमी) | 60 | 70 | 25 | 35 | 45 | 55 | ||||||||||||
1तालिका में बाल्टी मात्रा गणना मूल्य है। वाहक क्षमता 0 के भरने गुणांक के अनुसार गणना की जाती है।6.
2बाल्टी का उपयोग निम्नानुसार होता है।
उथली बाल्टी:गीले वातावरण में सामग्री ले जाने वाले, आसानी से जमा होने वाले, फेंकने में कठिन, जैसे गीली रेत, गीला कोयला आदि।
गहरी बाल्टी:सूखी, ढीली सामग्री और फेंकने में आसान सामग्री, जैसे सीमेंट, कोयला ब्रिकेट, चक्की, क्वार्ट्ज आदि।
टीडी बेल्ट बाल्टी लिफ्ट NE प्लेट चेन बाल्टी लिफ्ट TH रिंग चेन बाल्टी लिफ्ट
